Name: ELECTRICAL SYSTEM
Rating: 4.0 (1 reviews)

Diagram
INFO

Alle ansehen

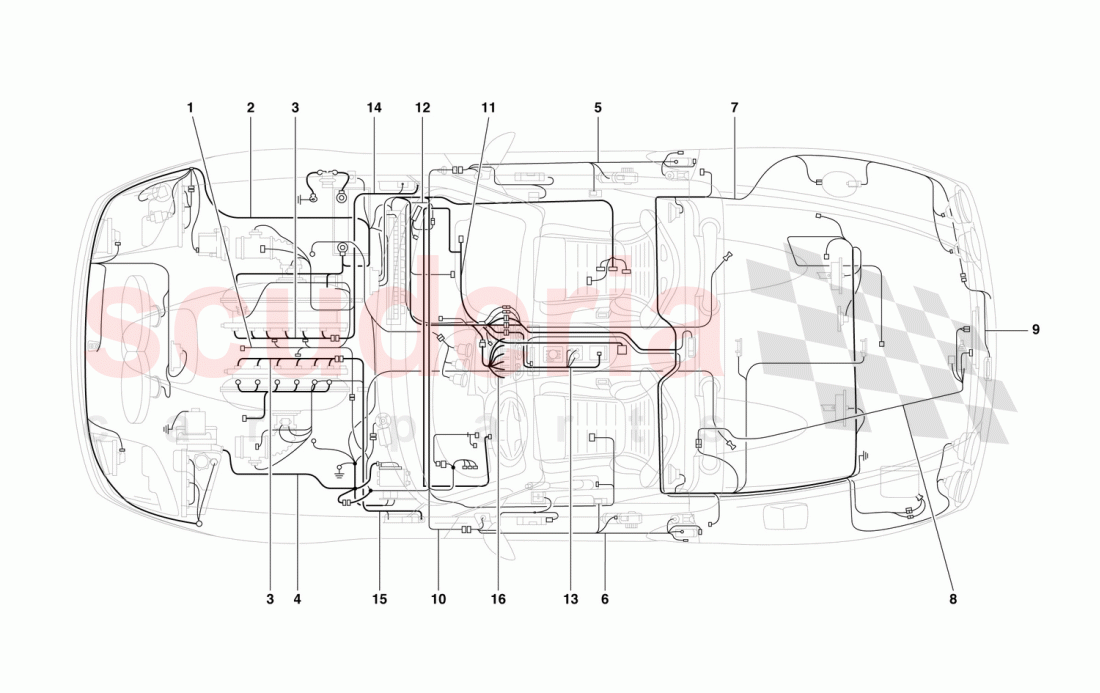

ELECTRICAL SYSTEM of Ferrari Ferrari 550 Barchetta

Ferrari 550 Barchetta - ELEKTRISCHE ANLAGE

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	179241	ANSCHLUSSKABEL FÌR MOTORGERÄTE	$1,279.92	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	179090	VORDERE KABEL	$675.50	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	168529	EINSPRITZDÌSEN-ANSCHLUSSKABEL	$985.10	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	164672	ABS/ASR EINBAU KABEL	$687.62	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	164668	BEIFAHRERSEITIGE TÌRVERBINDUNGSKABEL	$1,770.03	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	164667	FAHRERSEITIGE TÌRVERBINDUNGSKABEL	$1,770.03	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	186546	HECKENKABEL	$643.74	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	186550	VERBINDUNGSKABEL ZUM ÖFFNEN DER HECKKLAPPE	$66.82	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	164670	KABEL FÌR NUMMERNSCHILDBELEUCHTUNG	$43.34	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	181083	ARMATURENBRETT VERBINDUNGSKABEL	$5,085.63	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	164665	KABEL FÌR AIRBAG-ANSCHLUSS	$365.89	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	186551	ANTENNENVERSTÄRKER LINK KABEL	$52.36	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	181276	KABEL FÌR DIE TUNNELVERBINDUNG	$86.92	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	171394	RECHTE SEITE MOTORANSCHLUSSKABEL	$3,386.05	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	173940	LINKE SEITE MOTORANSCHLUSSKABEL	$825.50	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	187930	KABEL FÌR SCHALTERANSCHLUSS	$94.16	To Order

Diagram Zum Vergrößern antippen

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
-	179047	LINKE SEITE MOTORANSCHLUSSKABEL	179047 LINKE SEITE MOTORANSCHLUSSKABEL CABLES / Valid for USA and CDN	$2,382.04	1	TO
-	179045	RECHTE SEITE MOTORANSCHLUSSKABEL	179045 RECHTE SEITE MOTORANSCHLUSSKABEL CABLES / Valid for USA and CDN	$2,836.41	1	TO
-	181085	ARMATURENBRETT VERBINDUNGSKABEL	181085 ARMATURENBRETT VERBINDUNGSKABEL CABLES / Valid for GD	$1,901.36	1	TO
-	171387	KABEL FÌR AIRBAG-ANSCHLUSS	171387 KABEL FÌR AIRBAG-ANSCHLUSS Valid for GD	$281.47	1	TO
-	188408	ANTENNENVERSTÄRKER LINK KABEL	188408 ANTENNENVERSTÄRKER LINK KABEL CABLE / Valid for GD	$51.04	1	TO
-	171379	KABEL FÌR NUMMERNSCHILDBELEUCHTUNG	171379 KABEL FÌR NUMMERNSCHILDBELEUCHTUNG LIGHTS / Valid for USA and CDN	$101.05	1	TO
-	181084	ARMATURENBRETT VERBINDUNGSKABEL	181084 ARMATURENBRETT VERBINDUNGSKABEL CABLES / Valid for USA and CDN	$1,721.89	1	TO
-	186547	HECKENKABEL	186547 HECKENKABEL Valid for USA and CDN	$978.74	1	TO
-	186549	HECKENKABEL	186549 HECKENKABEL Valid for GD	$891.92	1	TO
-	171388	ABS/ASR EINBAU KABEL	171388 ABS/ASR EINBAU KABEL Valid for GD	$619.40	1	TO
-	179064	ABS/ASR EINBAU KABEL	179064 ABS/ASR EINBAU KABEL Valid for USA and CDN	$742.40	1	TO
-	179273	ANSCHLUSSKABEL FÌR MOTORGERÄTE	179273 ANSCHLUSSKABEL FÌR MOTORGERÄTE MOTOR DEVICES / Valid for GD	$433.69	1	TO
-	179091	VORDERE KABEL	179091 VORDERE KABEL Valid for USA and CDN	$747.72	1	TO
-	179092	VORDERE KABEL	179092 VORDERE KABEL Valid for GD	$714.59	1	TO
1	179241	ANSCHLUSSKABEL FÌR MOTORGERÄTE	179241 ANSCHLUSSKABEL FÌR MOTORGERÄTE MOTOR DEVICES / Not for GD	$1,279.92	1	TO
2	179090	VORDERE KABEL	179090 VORDERE KABEL Not for USA, CDN and GD	$675.50	1	TO
3	168529	EINSPRITZDÌSEN-ANSCHLUSSKABEL	168529 EINSPRITZDÌSEN-ANSCHLUSSKABEL	$985.10	2	TO
4	164672	ABS/ASR EINBAU KABEL	164672 ABS/ASR EINBAU KABEL Not for GD / Not for USA and CDN	$687.62	1	TO
5	164668	BEIFAHRERSEITIGE TÌRVERBINDUNGSKABEL	164668 BEIFAHRERSEITIGE TÌRVERBINDUNGSKABEL CONNECTION CABLES	$1,770.03	1	TO
6	164667	FAHRERSEITIGE TÌRVERBINDUNGSKABEL	164667 FAHRERSEITIGE TÌRVERBINDUNGSKABEL CONNECTION CABLES	$1,770.03	1	TO
7	186546	HECKENKABEL	186546 HECKENKABEL Not for USA, CDN and GD	$643.74	1	TO
8	186550	VERBINDUNGSKABEL ZUM ÖFFNEN DER HECKKLAPPE	186550 VERBINDUNGSKABEL ZUM ÖFFNEN DER HECKKLAPPE CABLES	$66.82	1	TO
9	164670	KABEL FÌR NUMMERNSCHILDBELEUCHTUNG	164670 KABEL FÌR NUMMERNSCHILDBELEUCHTUNG LIGHTS / Not for USA and CDN	$43.34	1	TO
10	181083	ARMATURENBRETT VERBINDUNGSKABEL	181083 ARMATURENBRETT VERBINDUNGSKABEL CABLES / Not for USA, CDN and GD	$5,085.63	1	TO
11	164665	KABEL FÌR AIRBAG-ANSCHLUSS	164665 KABEL FÌR AIRBAG-ANSCHLUSS Not for GD	$365.89	1	TO
12	186551	ANTENNENVERSTÄRKER LINK KABEL	186551 ANTENNENVERSTÄRKER LINK KABEL CABLE / Not for GD	$52.36	1	TO
13	181276	KABEL FÌR DIE TUNNELVERBINDUNG	181276 KABEL FÌR DIE TUNNELVERBINDUNG	$86.92	1	TO
14	171394	RECHTE SEITE MOTORANSCHLUSSKABEL	171394 RECHTE SEITE MOTORANSCHLUSSKABEL CABLES / Not for USA and CDN	$3,386.05	1	TO
15	173940	LINKE SEITE MOTORANSCHLUSSKABEL	173940 LINKE SEITE MOTORANSCHLUSSKABEL CABLES / Not for USA and CDN	$825.50	1	TO
16	187930	KABEL FÌR SCHALTERANSCHLUSS	187930 KABEL FÌR SCHALTERANSCHLUSS	$94.16	1	TO

Elektrische Anlage

Ferrari 550 Barchetta

Ferrari 550 Barchetta - ELEKTRISCHE ANLAGE
