CRANKSHAFT - CONNECTING RODS AND PISTONS of Ferrari Ferrari 599 GTB Fiorano

Ferrari 599 GTB Fiorano - KURBELWELLE - VERBINDUNGSSTANGEN UND KOLBEN

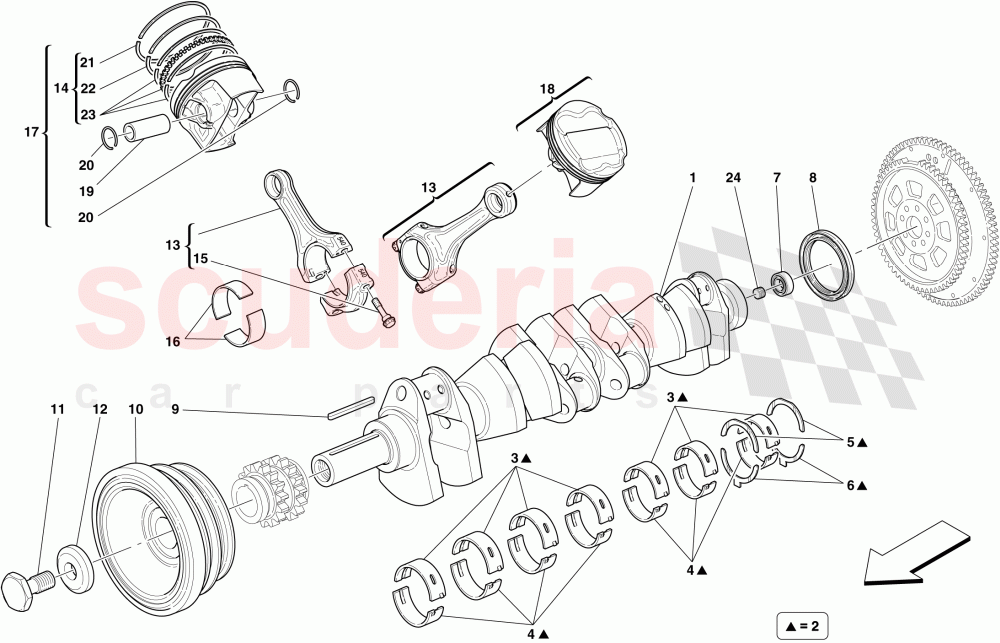

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	214157	KURBELWELLE	$2,645.07	To Order
	214157	KURBELWELLE	$2,645.07	To Order
	218341	KURBELWELLE	$2,904.62	To Order

...and 4 more part variants. See table on right for more details.

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	227563	KOMPLETTER SATZ HALBLAGER	$567.00	To Order
	227563	KOMPLETTER SATZ HALBLAGER	$567.00	To Order
	282617	KOMPLETTER SATZ HALBLAGER	$96.38	To Order

...and 6 more part variants. See table on right for more details.

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	206379	OBERES HALBLAGER	$181.57	To Order
	206379	OBERES HALBLAGER	$181.57	To Order
	268866	OBERES HALBLAGER	$23.24	To Order

...and 6 more part variants. See table on right for more details.

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	206380	UNTERES HALBES LAGER	$181.57	To Order
	206380	UNTERES HALBES LAGER	$181.57	To Order
	268871	UNTERES HALBES LAGER	$22.01	To Order

...and 6 more part variants. See table on right for more details.

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	COMPLETESETONLY	UNTERE SCHEIBE	Erkundigen	To Order
	COMPLETESETONLY	UNTERE SCHEIBE	Erkundigen	To Order
	179540	OBERE SCHEIBE	$75.33	To Order

...and 4 more part variants. See table on right for more details.

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	COMPLETESETONLY	UNTERE SCHEIBE	Erkundigen	To Order
	COMPLETESETONLY	UNTERE SCHEIBE	Erkundigen	To Order
	179537	UNTERE SCHEIBE	$75.33	To Order

...and 4 more part variants. See table on right for more details.

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	103877	LAGER	$31.47	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	200323	DICHTUNG	$46.64	ANKOMMEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	190981	TAB	$1.17	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	215677	TORSIONSDÄMPFER	$622.36	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	140925	SCHRAUBE	$113.48	To Order
	140925	SCHRAUBE	$113.48	To Order
	196216	SCHRAUBE	$65.54	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	140922	WASCHMITTEL	$6.39	To Order
	140922	WASCHMITTEL	$6.39	To Order
	263683	WASCHMITTEL	$46.98	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	266474	KOMPLETTE PLEUELSTANGE UND KAPPE	$797.55	To Order
	266474	KOMPLETTE PLEUELSTANGE UND KAPPE	$797.55	To Order
	266474	KOMPLETTE PLEUELSTANGE UND KAPPE	$797.55	To Order

...and 1 more part variants. See table on right for more details.

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	240375	KOMPLETTER KOLBEN RINGSATZ	$300.27	To Order
	240375	KOMPLETTER KOLBEN RINGSATZ	$300.27	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	208095	KON. STANGE BEFESTIGUNGSSCHRAUBE	$71.07	To Order
	208095	KON. STANGE BEFESTIGUNGSSCHRAUBE	$71.07	To Order
	257419	KON. STANGE BEFESTIGUNGSSCHRAUBE	$33.65	To Order

...and 1 more part variants. See table on right for more details.

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	204290	PLEUELSTANGE HALB GELAGERT	$10.37	IN
	204290	PLEUELSTANGE HALB GELAGERT	$10.37	IN
	261718	PLEUELSTANGE HALB GELAGERT	$18.32	To Order

...and 6 more part variants. See table on right for more details.

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	237584	RECHTER KOLBEN KOMPLETT MIT RINGEN	$580.96	To Order
	237584	RECHTER KOLBEN KOMPLETT MIT RINGEN	$580.96	To Order
	237584	RECHTER KOLBEN KOMPLETT MIT RINGEN	$580.96	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	237585	LINKE SEITE KOLBEN KOMPLETT MIT RINGEN	$580.96	To Order
	237585	LINKE SEITE KOLBEN KOMPLETT MIT RINGEN	$580.96	To Order
	237585	LINKE SEITE KOLBEN KOMPLETT MIT RINGEN	$580.96	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	175367	GUDGEON PIN	$68.28	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	178890	ANHALTSRING	$3.23	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	163528	GEWINDESTECKER	$4.55	IN
	163528	GEWINDESTECKER	$4.55	IN
	176396	GEWINDESTECKER	$5.87	To Order

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

	#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
	214157		KURBELWELLE	from $2,645.07
1 KURBELWELLE $2,645.07 1 TO 1 KURBELWELLE $2,645.07 1 TO
	218341		KURBELWELLE	from $2,904.62
1 KURBELWELLE $2,904.62 1 TO 1 KURBELWELLE $2,904.62 1 TO
	278276		KURBELWELLE	from $5,725.92
1 KURBELWELLE $5,725.92 1 TO 1 KURBELWELLE $5,725.92 1 TO 1 KURBELWELLE $5,725.92 1 TO
	227563		KOMPLETTER SATZ HALBLAGER	from $567.00
2 KOMPLETTER SATZ HALBLAGER $567.00 1 TO 2 KOMPLETTER SATZ HALBLAGER $567.00 1 TO
	2	282617	KOMPLETTER SATZ HALBLAGER	282617 KOMPLETTER SATZ HALBLAGER Green; Nominal; Lead free; After depletion, order individual parts; Applicable for EU GS, UK; Applicable from engine No. 175089; Applicable until depletion	$96.38	1	TO
	227566		KOMPLETTER SATZ HALBLAGER	-
2 KOMPLETTER SATZ HALBLAGER - 1 PE Erkundigen 2 KOMPLETTER SATZ HALBLAGER - 1 PE Erkundigen
	2	282618	KOMPLETTER SATZ HALBLAGER	282618 KOMPLETTER SATZ HALBLAGER Blue; Lead free; After depletion, order individual parts; Applicable for EU GS, UK; Applicable from engine No. 175089; Applicable until depletion	$96.38	1	TO
	227567		KOMPLETTER SATZ HALBLAGER	-
2 KOMPLETTER SATZ HALBLAGER - 1 PE Erkundigen 2 KOMPLETTER SATZ HALBLAGER - 1 PE Erkundigen
	2	282619	KOMPLETTER SATZ HALBLAGER	282619 KOMPLETTER SATZ HALBLAGER Yellow; Lead free; After depletion, order individual parts; Applicable for EU GS, UK; Applicable from engine No. 175089; Applicable until depletion	$96.38	1	TO
	206379		OBERES HALBLAGER	from $181.57
3 OBERES HALBLAGER $181.57 7 TO 3 OBERES HALBLAGER $181.57 7 TO
	3	268866	OBERES HALBLAGER	268866 OBERES HALBLAGER Green; Nominal; Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$23.24	7	TO
	207290		OBERES HALBLAGER	from $181.57
3 OBERES HALBLAGER $181.57 7 TO 3 OBERES HALBLAGER $181.57 7 TO
	3	268864	OBERES HALBLAGER	268864 OBERES HALBLAGER Blue; Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$24.21	7	TO
	207291		OBERES HALBLAGER	from $181.57
3 OBERES HALBLAGER $181.57 7 TO 3 OBERES HALBLAGER $181.57 7 TO
	3	268865	OBERES HALBLAGER	268865 OBERES HALBLAGER Yellow; Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$21.13	7	TO
	206380		UNTERES HALBES LAGER	from $181.57
4 UNTERES HALBES LAGER $181.57 7 TO 4 UNTERES HALBES LAGER $181.57 7 TO
	4	268871	UNTERES HALBES LAGER	268871 UNTERES HALBES LAGER Green; Nominal; Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$22.01	7	TO
	207292		UNTERES HALBES LAGER	from $181.57
4 UNTERES HALBES LAGER $181.57 7 TO 4 UNTERES HALBES LAGER $181.57 7 TO
	4	268869	UNTERES HALBES LAGER	268869 UNTERES HALBES LAGER Blue; Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$24.21	7	TO
	207293		UNTERES HALBES LAGER	from $181.57
4 UNTERES HALBES LAGER $181.57 7 TO 4 UNTERES HALBES LAGER $181.57 7 TO
	4	268870	UNTERES HALBES LAGER	268870 UNTERES HALBES LAGER Yellow; Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$22.23	7	TO
	COMPLETESETONLY		UNTERE SCHEIBE	-
5 UNTERE SCHEIBE - 2 PE Erkundigen 5 UNTERE SCHEIBE - 2 PE Erkundigen 6 UNTERE SCHEIBE - 2 PE Erkundigen 6 UNTERE SCHEIBE - 2 PE Erkundigen
	179540		OBERE SCHEIBE	from $75.33
5 OBERE SCHEIBE $75.33 2 TO 5 OBERE SCHEIBE $75.33 2 TO
	179541		OBERE SCHEIBE	from $75.33
5 OBERE SCHEIBE $75.33 2 TO 5 OBERE SCHEIBE $75.33 2 TO
	261727		UNTERLEGSCHEIBE KURBELWELLENLAGER	from $9.86
5 UNTERLEGSCHEIBE KURBELWELLENLAGER $9.86 2 TO 6 UNTERLEGSCHEIBE KURBELWELLENLAGER $9.86 2 TO
	179537		UNTERE SCHEIBE	from $75.33
6 UNTERE SCHEIBE $75.33 2 TO 6 UNTERE SCHEIBE $75.33 2 TO
	179536		UNTERE SCHEIBE	from $75.33
6 UNTERE SCHEIBE $75.33 2 TO 6 UNTERE SCHEIBE $75.33 2 TO
	7	103877	LAGER IN	103877 LAGER IN	$31.47	1	IN
	8	200323	DICHTUNG ANKOMMEN	200323 DICHTUNG ANKOMMEN	$46.64 MSRP: ~~67.13~~ (30.5% off)	1	AS
	9	190981	TAB	190981 TAB	$1.17	1	TO
	10	215677	TORSIONSDÄMPFER	215677 TORSIONSDÄMPFER	$622.36	1	TO
	140925		SCHRAUBE	from $113.48
11 SCHRAUBE $113.48 1 TO 11 SCHRAUBE $113.48 1 TO
	11	196216	SCHRAUBE	196216 SCHRAUBE Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$65.54 MSRP: ~~66.29~~ (1.1% off)	1	TO
	140922		WASCHMITTEL	from $6.39
12 WASCHMITTEL $6.39 1 TO 12 WASCHMITTEL $6.39 1 TO
	12	263683	WASCHMITTEL	263683 WASCHMITTEL Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$46.98	1	TO
	266474		KOMPLETTE PLEUELSTANGE UND KAPPE	from $797.55 MSRP: ~~1,475.04~~ (45.9% off)
13 KOMPLETTE PLEUELSTANGE UND KAPPE $797.55 MSRP: ~~1,475.04~~ (45.9% off) 12 TO 13 KOMPLETTE PLEUELSTANGE UND KAPPE $797.55 MSRP: ~~1,475.04~~ (45.9% off) 12 TO 13 KOMPLETTE PLEUELSTANGE UND KAPPE $797.55 MSRP: ~~1,475.04~~ (45.9% off) 12 TO 13 KOMPLETTE PLEUELSTANGE UND KAPPE $797.55 MSRP: ~~1,475.04~~ (45.9% off) 12 TO
	240375		KOMPLETTER KOLBEN RINGSATZ	from $300.27
14 KOMPLETTER KOLBEN RINGSATZ $300.27 12 TO 14 KOMPLETTER KOLBEN RINGSATZ $300.27 12 TO
	208095		KON. STANGE BEFESTIGUNGSSCHRAUBE	from $71.07
15 KON. STANGE BEFESTIGUNGSSCHRAUBE $71.07 24 TO 15 KON. STANGE BEFESTIGUNGSSCHRAUBE $71.07 24 TO
	15	257419	KON. STANGE BEFESTIGUNGSSCHRAUBE	257419 KON. STANGE BEFESTIGUNGSSCHRAUBE Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$33.65	24	TO
	15	215530	KON. STANGE BEFESTIGUNGSSCHRAUBE	215530 KON. STANGE BEFESTIGUNGSSCHRAUBE Phosphatised	$158.67	24	TO
	204290		PLEUELSTANGE HALB GELAGERT	from $10.37
16 PLEUELSTANGE HALB GELAGERT IN $10.37 24 IN 16 PLEUELSTANGE HALB GELAGERT IN $10.37 24 IN
	16	261718	PLEUELSTANGE HALB GELAGERT	261718 PLEUELSTANGE HALB GELAGERT Red; Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$18.32	24	TO
	204291		PLEUELSTANGE HALB GELAGERT	from $8.51 MSRP: ~~24.82~~ (65.7% off)
16 PLEUELSTANGE HALB GELAGERT $8.51 MSRP: ~~24.82~~ (65.7% off) 24 TO 16 PLEUELSTANGE HALB GELAGERT $8.51 MSRP: ~~24.82~~ (65.7% off) 24 TO
	16	261719	PLEUELSTANGE HALB GELAGERT	261719 PLEUELSTANGE HALB GELAGERT Blue; Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$18.32	24	TO
	204292		PLEUELSTANGE HALB GELAGERT	from $8.51
16 PLEUELSTANGE HALB GELAGERT $8.51 24 TO 16 PLEUELSTANGE HALB GELAGERT $8.51 24 TO
	16	261720	PLEUELSTANGE HALB GELAGERT	261720 PLEUELSTANGE HALB GELAGERT Black; Lead free; Applicable for EU GS, UK; Applicable from engine No. 175089	$17.41	24	TO
	237584		RECHTER KOLBEN KOMPLETT MIT RINGEN	from $580.96
17 RECHTER KOLBEN KOMPLETT MIT RINGEN $580.96 6 TO 17 RECHTER KOLBEN KOMPLETT MIT RINGEN $580.96 6 TO 17 RECHTER KOLBEN KOMPLETT MIT RINGEN $580.96 6 TO
	237585		LINKE SEITE KOLBEN KOMPLETT MIT RINGEN	from $580.96
18 LINKE SEITE KOLBEN KOMPLETT MIT RINGEN $580.96 6 TO 18 LINKE SEITE KOLBEN KOMPLETT MIT RINGEN $580.96 6 TO 18 LINKE SEITE KOLBEN KOMPLETT MIT RINGEN $580.96 6 TO
	19	175367	GUDGEON PIN	175367 GUDGEON PIN Applicable until depletion	$68.28	12	TO
	20	178890	ANHALTSRING	178890 ANHALTSRING Applicable until depletion	$3.23	24	TO
	163528		GEWINDESTECKER	from $4.55
24 GEWINDESTECKER IN $4.55 1 IN 24 GEWINDESTECKER IN $4.55 1 IN
	24	176396	GEWINDESTECKER	176396 GEWINDESTECKER Lead free; Included with crankshaft 278276, ref.1; Applicable for EU GS, UK; Applicable from engine No. 175089	$5.87	1	TO
