VEHICLE LIFT SYSTEM of Ferrari Ferrari FF

Ferrari FF - FAHRZEUG-HEBESYSTEM

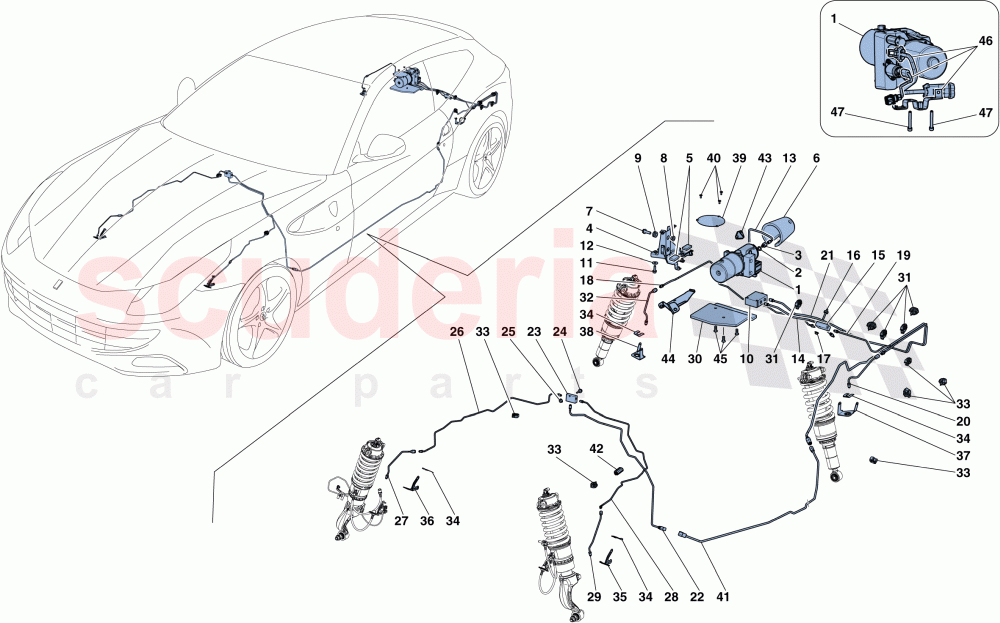

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	328447	ELEKTRISCHE PUMPE	$3,400.09	To Order
	257972	ELEKTRISCHE PUMPE	$3,677.10	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	256502	DICHTUNG	$0.71	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	255281	ADAPTER UNION	$75.60	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	268425	PUMPEN HALTERUNG	$122.08	To Order
	314656	PUMPEN HALTERUNG	$167.43	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	264740	STECKER	$0.90	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	264917	INSOLIERUNG	$128.78	To Order
	285319	INSOLIERUNG	$139.08	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	304224	SCHRAUBE	$12.82	To Order
	304224	SCHRAUBE	$12.82	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	255048	ZEICHEN	$2.98	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	255047	GROMMET	$3.38	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	260390	DURCHFLUSSABSCHEIDER	$2,060.44	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	210246	SCHRAUBE	$2.30	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	13578305	WASCHMITTEL	$0.08	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	328418	LEITUNG VON DER PUMPE ZUM STRÖMUNGSTRENNER	$74.71	To Order
	268838	LEITUNG VON DER PUMPE ZUM STRÖMUNGSTRENNER	$189.04	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	268839	LEITUNG VOM ABSCHEIDER ZUM DREIWEGE-VERTEILERBLOCK	$113.47	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	269858	VERTEILERBLOCK	$37.88	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	268173	STECKER	$37.35	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	14039614	MUTTER	$0.32	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	268840	LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM HINTEREN RECHTEN RADBEREICH	$226.78	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	268842	LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM HINTEREN LINKEN RADTEIL	$226.78	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271154	LEITUNG VON DER SEKTION ZUM LINKEN HINTERRAD	$113.47	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	274976	HINTERE SEKTION ROHR	$386.75	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	268846	LEITUNG VOM VORDEREN UNTERBODENTEIL ZUM DREI-WEGE-ANSCHLUSS	$226.78	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	269858	VERTEILERBLOCK	$37.88	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	268173	STECKER	$37.35	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	14039614	MUTTER	$0.32	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271160	LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM VORDEREN RECHTEN RADTEIL	$226.78	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271161	LEITUNG VON RECHTER SEITE FRONTPARTIE ZU FLEXIBLEM SCHLAUCH	$113.47	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271158	LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM VORDEREN LINKEN RADTEIL	$226.78	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271159	ROHR VON DER LINKEN SEITE DES VORDERTEILS ZUM FLEXIBLEN SCHLAUCH	$56.66	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	83676100	HITZEABSCHIRM	$270.46	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	234285	KLEMME	$1.02	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271155	LEITUNG VON DER SEKTION ZUM RECHTEN HINTERRAD	$113.47	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	234284	KLEMME	$0.93	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	116374	KLEMME	$3.28	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271901	VORDERE LINKE SEITE HALTERUNG	$32.19	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271902	VORDERE RECHTE SEITENHALTERUNG	$32.19	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271903	HALTERUNG HINTEN LINKS	$29.62	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	271905	HALTERUNG HINTEN RECHTS	$29.62	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	272640	LIFT SYSTEM KONTROLLDECKEL	$42.51	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	85833700	SCHRAUBE	$0.51	IN
	85833700	SCHRAUBE	$0.51	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	274974	BODENPROFIL ROHR	$266.69	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	262737	GUMMI-HALTERUNG	$6.29	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	275321	HINTERER STURZBÌGEL AN DER RÌCKWAND	$41.21	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	284283	HINTERER QUERTRÄGER AN DER SERVICEWANNE	$52.78	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	256490	SCHRAUBE	$2.91	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	70004745	MARELLI ELEKTRISCHE PUMPE ERSATZSATZ	$718.85	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	14358924	SCHRAUBE	$0.41	To Order

Diagram Zum Vergrößern antippen

	#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
	1	328447	ELEKTRISCHE PUMPE	328447 ELEKTRISCHE PUMPE Applicable after depletion of 257972	$3,400.09	1	TO
	1	257972	ELEKTRISCHE PUMPE	257972 ELEKTRISCHE PUMPE After depletion, order electric pump 328447, pipe from pump to separator 328418 ref.13, KIT 70004745 ref.46, bracket 314656 ref.4, insulation 285319 ref.6, screw 14358924 ref.47 and ECU 343008 tab.134 ref.20; This note applies only to vehicles in which electric pump 257972 is replaced with 328447 for the first time; Applicable until depletion	$3,677.10	1	TO
	2	256502	DICHTUNG	256502 DICHTUNG Applicable for electric pump 257972 ref.1	$0.71	1	TO
	3	255281	ADAPTER UNION	255281 ADAPTER UNION M12; Applicable for electric pump 257972 ref.1	$75.60	1	TO
	4	268425	PUMPEN HALTERUNG	268425 PUMPEN HALTERUNG Applicable for electric pump 257972 ref.1	$122.08	1	TO
	4	314656	PUMPEN HALTERUNG	314656 PUMPEN HALTERUNG Applicable for electric pump 328447 ref.1	$167.43	1	TO
	5	264740	STECKER	264740 STECKER 40 x 24 mm	$0.90	2	TO
	6	264917	INSOLIERUNG	264917 INSOLIERUNG Applicable for electric pump 257972 ref.1	$128.78	1	TO
	6	285319	INSOLIERUNG	285319 INSOLIERUNG Applicable for electric pump 328447 ref.1	$139.08	1	TO
	304224		SCHRAUBE	from $12.82
7 SCHRAUBE $12.82 2 TO 7 SCHRAUBE $12.82 2 TO
	8	255048	ZEICHEN	255048 ZEICHEN	$2.98	2	TO
	9	255047	GROMMET	255047 GROMMET	$3.38	2	TO
	10	260390	DURCHFLUSSABSCHEIDER	260390 DURCHFLUSSABSCHEIDER	$2,060.44	1	TO
	11	210246	SCHRAUBE IN	210246 SCHRAUBE M8 X 25 IN	$2.30	2	IN
	12	13578305	WASCHMITTEL	13578305 WASCHMITTEL	$0.08	2	TO
	13	328418	LEITUNG VON DER PUMPE ZUM STRÖMUNGSTRENNER	328418 LEITUNG VON DER PUMPE ZUM STRÖMUNGSTRENNER Applicable for electric pump 328447 ref.1	$74.71	1	TO
	13	268838	LEITUNG VON DER PUMPE ZUM STRÖMUNGSTRENNER	268838 LEITUNG VON DER PUMPE ZUM STRÖMUNGSTRENNER Applicable for electric pump 257972 ref.1	$189.04	1	TO
	14	268839	LEITUNG VOM ABSCHEIDER ZUM DREIWEGE-VERTEILERBLOCK	268839 LEITUNG VOM ABSCHEIDER ZUM DREIWEGE-VERTEILERBLOCK	$113.47	1	TO
	269858		VERTEILERBLOCK	from $37.88
15 VERTEILERBLOCK $37.88 1 TO 23 VERTEILERBLOCK $37.88 1 TO
	268173		STECKER	from $37.35
16 STECKER $37.35 1 TO 24 STECKER $37.35 1 TO
	14039614		MUTTER	from $0.32
17 MUTTER IN $0.32 1 IN 25 MUTTER IN $0.32 1 IN
	18	268840	LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM HINTEREN RECHTEN RADBEREICH	268840 LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM HINTEREN RECHTEN RADBEREICH	$226.78	1	TO
	19	268842	LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM HINTEREN LINKEN RADTEIL	268842 LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM HINTEREN LINKEN RADTEIL	$226.78	1	TO
	20	271154	LEITUNG VON DER SEKTION ZUM LINKEN HINTERRAD	271154 LEITUNG VON DER SEKTION ZUM LINKEN HINTERRAD	$113.47	1	TO
	21	274976	HINTERE SEKTION ROHR	274976 HINTERE SEKTION ROHR	$386.75	1	TO
	22	268846	LEITUNG VOM VORDEREN UNTERBODENTEIL ZUM DREI-WEGE-ANSCHLUSS	268846 LEITUNG VOM VORDEREN UNTERBODENTEIL ZUM DREI-WEGE-ANSCHLUSS	$226.78	1	TO
	26	271160	LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM VORDEREN RECHTEN RADTEIL	271160 LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM VORDEREN RECHTEN RADTEIL	$226.78	1	TO
	27	271161	LEITUNG VON RECHTER SEITE FRONTPARTIE ZU FLEXIBLEM SCHLAUCH	271161 LEITUNG VON RECHTER SEITE FRONTPARTIE ZU FLEXIBLEM SCHLAUCH	$113.47	1	TO
	28	271158	LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM VORDEREN LINKEN RADTEIL	271158 LEITUNG VON DER DREIWEGEVERSCHRAUBUNG ZUM VORDEREN LINKEN RADTEIL	$226.78	1	TO
	29	271159	ROHR VON DER LINKEN SEITE DES VORDERTEILS ZUM FLEXIBLEN SCHLAUCH	271159 ROHR VON DER LINKEN SEITE DES VORDERTEILS ZUM FLEXIBLEN SCHLAUCH	$56.66	1	TO
	30	83676100	HITZEABSCHIRM	83676100 HITZEABSCHIRM	$270.46	1	TO
	31	234285	KLEMME	234285 KLEMME 2 compartments	$1.02	4	TO
	32	271155	LEITUNG VON DER SEKTION ZUM RECHTEN HINTERRAD	271155 LEITUNG VON DER SEKTION ZUM RECHTEN HINTERRAD	$113.47	1	TO
	33	234284	KLEMME	234284 KLEMME 1 compartment	$0.93	5	TO
	34	116374	KLEMME IN	116374 KLEMME IN	$3.28 MSRP: ~~3.50~~ (6.3% off)	4	IN
	35	271901	VORDERE LINKE SEITE HALTERUNG	271901 VORDERE LINKE SEITE HALTERUNG	$32.19	1	TO
	36	271902	VORDERE RECHTE SEITENHALTERUNG	271902 VORDERE RECHTE SEITENHALTERUNG	$32.19	1	TO
	37	271903	HALTERUNG HINTEN LINKS	271903 HALTERUNG HINTEN LINKS	$29.62	1	TO
	38	271905	HALTERUNG HINTEN RECHTS	271905 HALTERUNG HINTEN RECHTS	$29.62	1	TO
	39	272640	LIFT SYSTEM KONTROLLDECKEL	272640 LIFT SYSTEM KONTROLLDECKEL	$42.51	1	TO
	85833700		SCHRAUBE	from $0.51 MSRP: ~~1.25~~ (59.2% off)
40 SCHRAUBE IN $0.51 MSRP: ~~1.25~~ (59.2% off) 3 IN 40 SCHRAUBE IN $0.51 MSRP: ~~1.25~~ (59.2% off) 3 IN
	41	274974	BODENPROFIL ROHR	274974 BODENPROFIL ROHR	$266.69	1	TO
	42	262737	GUMMI-HALTERUNG	262737 GUMMI-HALTERUNG	$6.29	1	TO
	43	275321	HINTERER STURZBÌGEL AN DER RÌCKWAND	275321 HINTERER STURZBÌGEL AN DER RÌCKWAND	$41.21	1	TO
	44	284283	HINTERER QUERTRÄGER AN DER SERVICEWANNE	284283 HINTERER QUERTRÄGER AN DER SERVICEWANNE	$52.78	1	TO
	45	256490	SCHRAUBE IN	256490 SCHRAUBE IN	$2.91	3	IN
	46	70004745	MARELLI ELEKTRISCHE PUMPE ERSATZSATZ	70004745 MARELLI ELEKTRISCHE PUMPE ERSATZSATZ Applicable for electric pump 328447 ref.1	$718.85	1	TO
	47	14358924	SCHRAUBE	14358924 SCHRAUBE Applicable for electric pump 328447 ref.1	$0.41	2	TO
