DASHBOARD AIR DUCTS of Ferrari Ferrari GTC4Lusso

Ferrari GTC4Lusso - ARMATURENBRETT LUFTKANÄLE

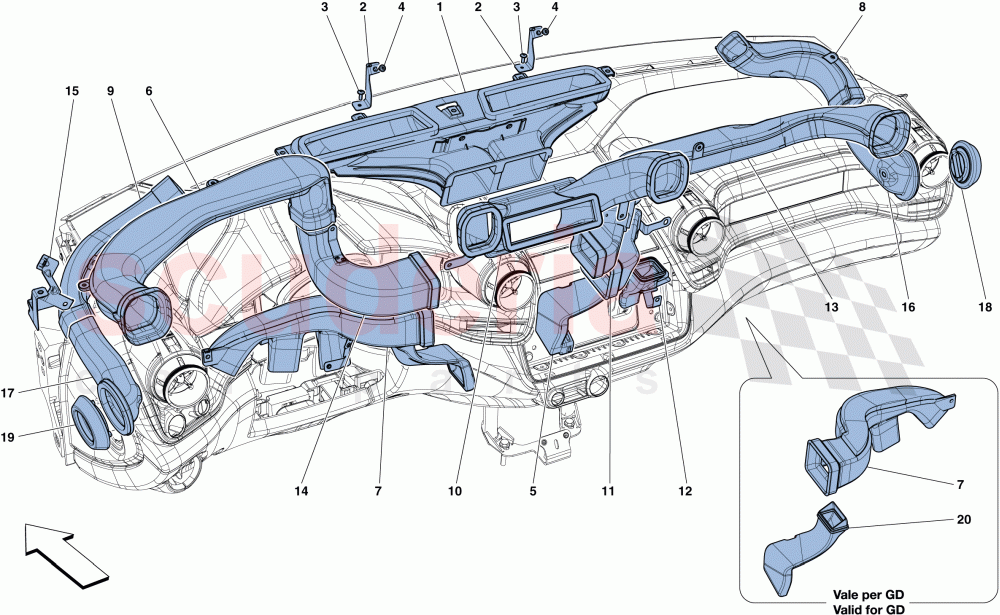

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	88213200	LUFTKANAL	$79.36	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	83854200	SEITLICHE HALTERUNG	$25.24	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	85833700	SCHRAUBE	$0.51	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	85692000	SCHRAUBE	$0.51	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	87942500	OBERER TEIL DES LUFTKANALS IM RECHTEN FUSSRAUM	$33.11	To Order
	87942500	OBERER TEIL DES LUFTKANALS IM RECHTEN FUSSRAUM	$33.11	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	88137300	OBERER LUFTKANAL AUF DER FAHRERSEITE	$142.24	To Order
	88203800	OBERER LUFTKANAL AUF DER FAHRERSEITE	$140.99	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	88430100	FUSSRAUMBELÌFTUNG FAHRERSEITE	$141.77	To Order
	88204000	FUSSRAUMBELÌFTUNG FAHRERSEITE	$141.77	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	87511900	ENTFEUCHTUNGSROHR RECHTS	$134.59	To Order
	88865800	ENTFEUCHTUNGSROHR LINKS	Erkundigen	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	87511700	ENTFEUCHTUNGSROHR LINKS	$134.59	To Order
	88865900	ENTFEUCHTUNGSROHR RECHTS	Erkundigen	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	86987400	ZENTRALER KANAL	$82.71	To Order
	88201500	ZENTRALER KANAL	$137.05	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	86988100	BEIFAHRERSEITE OBERER FUSSRAUMLUFTKANAL	$62.66	To Order
	88201700	BEIFAHRERSEITE OBERER FUSSRAUMLUFTKANAL	$70.88	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	86988300	BEIFAHRERSEITE UNTERER FUSSRAUM-LUFTKANAL	$56.76	To Order
	88202000	BEIFAHRERSEITE UNTERER FUSSRAUM-LUFTKANAL	$62.63	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	86988600	BEIFAHRERSEITE LUFTKANAL	$172.34	To Order
	88203100	BEIFAHRERSEITE LUFTKANAL	$181.71	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	88203300	UNTERER LUFTKANAL IM ARMATURENBRETT	$76.79	To Order
	86989000	UNTERER LUFTKANAL IM ARMATURENBRETT	$56.76	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	87013800	HALTERUNG DES OBEREN LUFTKANALS AUF DER FAHRERSEITE	$28.39	To Order
	88203700	HALTERUNG DES OBEREN LUFTKANALS AUF DER FAHRERSEITE	Erkundigen	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	86989800	DASH-RH TÌR LUFTZUFUHR	$59.08	To Order
	86989800	DASH-RH TÌR LUFTZUFUHR	$59.08	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	86989700	DASH-LH TÌR LUFTKANAL	$59.08	To Order
	86989700	DASH-LH TÌR LUFTKANAL	$59.08	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	87390600	TÌRVERKLEIDUNG RECHTS ENTFROSTERANSCHLUSS	$27.80	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	87390700	LINKE SEITE TÌRVERKLEIDUNG ENTFROSTERANSCHLUSS	$30.32	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	88322000	LINKER TEIL DES FUSSRAUMLUFTKANALS	$67.33	To Order

Diagram Zum Vergrößern antippen

	#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel	Hinzufügen zum Warenkorb
	1	88213200	LUFTKANAL	88213200 LUFTKANAL	$79.36	1	TO
	2	83854200	SEITLICHE HALTERUNG	83854200 SEITLICHE HALTERUNG	$25.24	2	TO
	3	85833700	SCHRAUBE IN	85833700 SCHRAUBE M5 X 12 IN	$0.51 MSRP: ~~1.25~~ (59.2% off)	2	IN
	4	85692000	SCHRAUBE IN	85692000 SCHRAUBE M5 X 10 IN	$0.51	2	IN
	87942500		OBERER TEIL DES LUFTKANALS IM RECHTEN FUSSRAUM	from $33.11
5 OBERER TEIL DES LUFTKANALS IM RECHTEN FUSSRAUM $33.11 1 TO 5 OBERER TEIL DES LUFTKANALS IM RECHTEN FUSSRAUM $33.11 1 TO
	6	88137300	OBERER LUFTKANAL AUF DER FAHRERSEITE	88137300 OBERER LUFTKANAL AUF DER FAHRERSEITE Not for GD	$142.24	1	TO
	6	88203800	OBERER LUFTKANAL AUF DER FAHRERSEITE	88203800 OBERER LUFTKANAL AUF DER FAHRERSEITE Applicable for GD	$140.99	1	TO
	7	88430100	FUSSRAUMBELÌFTUNG FAHRERSEITE	88430100 FUSSRAUMBELÌFTUNG FAHRERSEITE Not for GD	$141.77	1	TO
	7	88204000	FUSSRAUMBELÌFTUNG FAHRERSEITE	88204000 FUSSRAUMBELÌFTUNG FAHRERSEITE Applicable for GD	$141.77	1	TO
	8	87511900	ENTFEUCHTUNGSROHR RECHTS	87511900 ENTFEUCHTUNGSROHR RECHTS Not for GD	$134.59	1	TO
	8	88865800	ENTFEUCHTUNGSROHR LINKS	88865800 ENTFEUCHTUNGSROHR LINKS Applicable for GD	-	1	PE	Erkundigen
	9	87511700	ENTFEUCHTUNGSROHR LINKS	87511700 ENTFEUCHTUNGSROHR LINKS Not for GD	$134.59	1	TO
	9	88865900	ENTFEUCHTUNGSROHR RECHTS	88865900 ENTFEUCHTUNGSROHR RECHTS Applicable for GD	-	1	PE	Erkundigen
	10	86987400	ZENTRALER KANAL	86987400 ZENTRALER KANAL Not for GD	$82.71	1	TO
	10	88201500	ZENTRALER KANAL	88201500 ZENTRALER KANAL Applicable for GD	$137.05	1	TO
	11	86988100	BEIFAHRERSEITE OBERER FUSSRAUMLUFTKANAL	86988100 BEIFAHRERSEITE OBERER FUSSRAUMLUFTKANAL Not for GD	$62.66	1	TO
	11	88201700	BEIFAHRERSEITE OBERER FUSSRAUMLUFTKANAL	88201700 BEIFAHRERSEITE OBERER FUSSRAUMLUFTKANAL Applicable for GD	$70.88	1	TO
	12	86988300	BEIFAHRERSEITE UNTERER FUSSRAUM-LUFTKANAL	86988300 BEIFAHRERSEITE UNTERER FUSSRAUM-LUFTKANAL Not for GD	$56.76	1	TO
	12	88202000	BEIFAHRERSEITE UNTERER FUSSRAUM-LUFTKANAL	88202000 BEIFAHRERSEITE UNTERER FUSSRAUM-LUFTKANAL Applicable for GD	$62.63	1	TO
	13	86988600	BEIFAHRERSEITE LUFTKANAL	86988600 BEIFAHRERSEITE LUFTKANAL Not for GD	$172.34	1	TO
	13	88203100	BEIFAHRERSEITE LUFTKANAL	88203100 BEIFAHRERSEITE LUFTKANAL Applicable for GD	$181.71	1	TO
	14	88203300	UNTERER LUFTKANAL IM ARMATURENBRETT	88203300 UNTERER LUFTKANAL IM ARMATURENBRETT Applicable for GD	$76.79	1	TO
	14	86989000	UNTERER LUFTKANAL IM ARMATURENBRETT	86989000 UNTERER LUFTKANAL IM ARMATURENBRETT Not for GD	$56.76	1	TO
	15	87013800	HALTERUNG DES OBEREN LUFTKANALS AUF DER FAHRERSEITE	87013800 HALTERUNG DES OBEREN LUFTKANALS AUF DER FAHRERSEITE Not for GD	$28.39	1	TO
	15	88203700	HALTERUNG DES OBEREN LUFTKANALS AUF DER FAHRERSEITE	88203700 HALTERUNG DES OBEREN LUFTKANALS AUF DER FAHRERSEITE Applicable for GD	-	1	PE	Erkundigen
	86989800		DASH-RH TÌR LUFTZUFUHR	from $59.08
16 DASH-RH TÌR LUFTZUFUHR $59.08 1 TO 16 DASH-RH TÌR LUFTZUFUHR $59.08 1 TO
	86989700		DASH-LH TÌR LUFTKANAL	from $59.08
17 DASH-LH TÌR LUFTKANAL $59.08 1 TO 17 DASH-LH TÌR LUFTKANAL $59.08 1 TO
	18	87390600	TÌRVERKLEIDUNG RECHTS ENTFROSTERANSCHLUSS	87390600 TÌRVERKLEIDUNG RECHTS ENTFROSTERANSCHLUSS	$27.80	1	TO
	19	87390700	LINKE SEITE TÌRVERKLEIDUNG ENTFROSTERANSCHLUSS	87390700 LINKE SEITE TÌRVERKLEIDUNG ENTFROSTERANSCHLUSS	$30.32	1	TO
	20	88322000	LINKER TEIL DES FUSSRAUMLUFTKANALS	88322000 LINKER TEIL DES FUSSRAUMLUFTKANALS Applicable for GD	$67.33	1	TO
