Front Brakes of Lamborghini Lamborghini Diablo (1990-1998)

Lamborghini Diablo (1990-1998) - VORDERBREMSEN

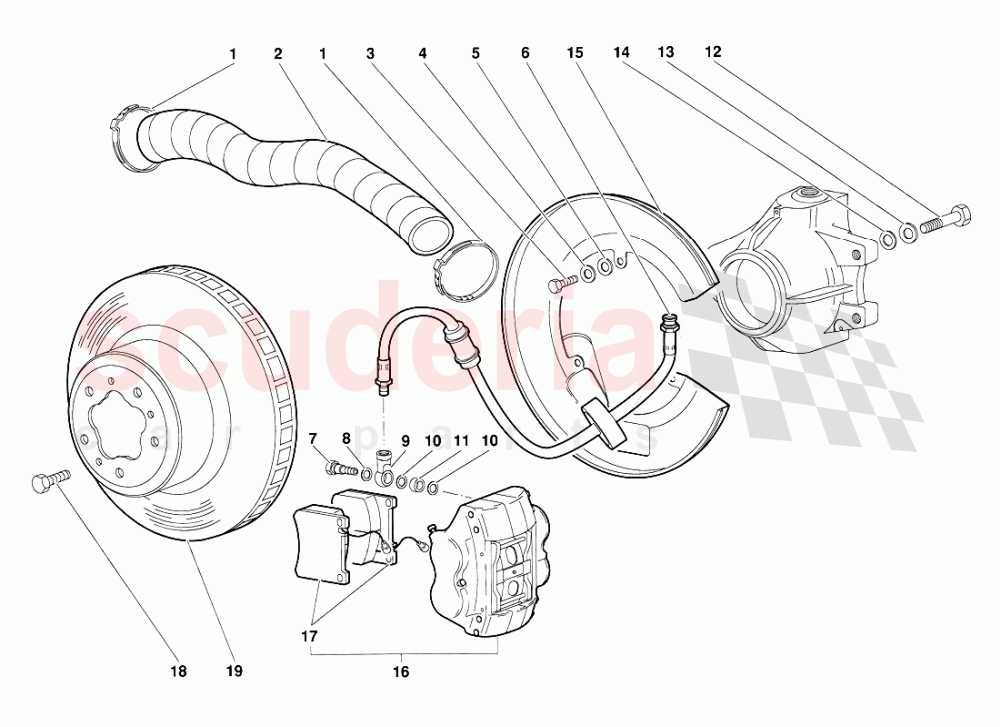

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
001	8836302	KLAMMER	8836302 KLAMMER FASCETTA	$10.38 MSRP: ~~11.75~~ (11.7% off)	4	TO
002	9453128	FLEX. SCHLAUCH	9453128 FLEX. SCHLAUCH TUBO FLESSIBILE	$183.89	2	TO
003	N01020717	SCHRAUBE M5X12 IN	N01020717 SCHRAUBE M5X12 VITE IN	$1.11 MSRP: ~~7.31~~ (84.8% off)	6	IN
004	8410508	WASCHMITTEL	8410508 WASCHMITTEL RONDELLA	$0.03 MSRP: ~~7.40~~ (99.6% off)	6	TO
005	8400509	WASCHMITTEL	8400509 WASCHMITTEL RONDELLA	$0.10 MSRP: ~~7.37~~ (98.6% off)	6	TO
006	3129881	VORDERRADBREMSLEITUNG	3129881 VORDERRADBREMSLEITUNG TUBO FRENI ANTERIORl	$108.50	1	TO
007	3129778	SCHRAUBE	3129778 SCHRAUBE VITE	$54.57	2	TO
008	3113905	WASCHMITTEL	3113905 WASCHMITTEL RONDELLA	$2.05	2	TO
009	3113904	ANSCHLUSS	3113904 ANSCHLUSS RACCORDO	$150.68	2	TO
010	3113906	WASCHMITTEL	3113906 WASCHMITTEL RONDELLA	$19.10	4	TO
011	3129777	ABSTANDSHALTER	3129777 ABSTANDSHALTER DISTANZIALE	$54.95	2	TO
012	8101219	SCHRAUBE	8101219 SCHRAUBE VITE	$20.12	4	TO
013	8411303	WASCHMITTEL	8411303 WASCHMITTEL RONDELLA	$2.55	4	TO
014	3230723	ZEICHEN	3230723 ZEICHEN RONDELLA SP. 0,4 MM	$0.37	1	TO
014	3230722	WASCHMITTEL	3230722 WASCHMITTEL RONDELLA SP. 0,3 MM	$1.05	1	TO
014	3230721	ZEICHEN	3230721 ZEICHEN RONDELLA SP. 0,2 MM	$0.37	1	TO
014	3230719	ZEICHEN	3230719 ZEICHEN RONDELLA SP. 0,05 MM	$0.55	1	TO
014	3230720	ZEICHEN	3230720 ZEICHEN RONDELLA SP. 0,1 MM	$0.55	1	TO
014	3230727	ZEICHEN	3230727 ZEICHEN RONDELLA SP. 1 MM	$2.92	1	TO
014	3230724	ZEICHEN	3230724 ZEICHEN RONDELLA SP. 0,5 MM	$0.37	1	TO
014	3230726	ZEICHEN	3230726 ZEICHEN RONDELLA SP. 0,8 MM	$0.37	1	TO
014	3230725	ZEICHEN	3230725 ZEICHEN RONDELLA SP. 0,6 MM	$0.37	1	TO
015	3131963	LINKS MUDGUARDS	3131963 LINKS MUDGUARDS PARASPRUZZI SINISTRO	$584.44	1	TO
015	3131964	RECHTE SCHUTZBLECHE	3131964 RECHTE SCHUTZBLECHE PARASPRUZZI DESTRO	$885.52	1	TO
016	3129435	BREMSSATTEL	3129435 BREMSSATTEL PINZA FRENI SINISTRA CON PASTIGLIE	$1,994.58	1	TO
016	3129436	BREMSSATTEL KPL.	3129436 BREMSSATTEL KPL. PINZA FRENI DESTRA CON PASTIGLIE	$1,994.58	1	TO
017	3135292	VORDERRADBREMSBELÄGE	3135292 VORDERRADBREMSBELÄGE PRICE EACH PAD	$485.20	4	TO
018	N01029315	SCHRAUBE (AB VIN 5LA01545)	N01029315 SCHRAUBE (AB VIN 5LA01545) VITE	$1.15 MSRP: ~~7.23~~ (84.1% off)	6	TO
019	3126969	BREMSSCHEIBE	3126969 BREMSSCHEIBE DISCO FRENO ANTERIORE	$1,327.71	2	TO
