Crankase and Lower Mounting of Lamborghini Lamborghini Diablo GT (1999-2000)

Alle ansehen

Lamborghini Diablo GT (1999-2000) - KURBELGEHÄUSE UND UNTERE BEFESTIGUNG

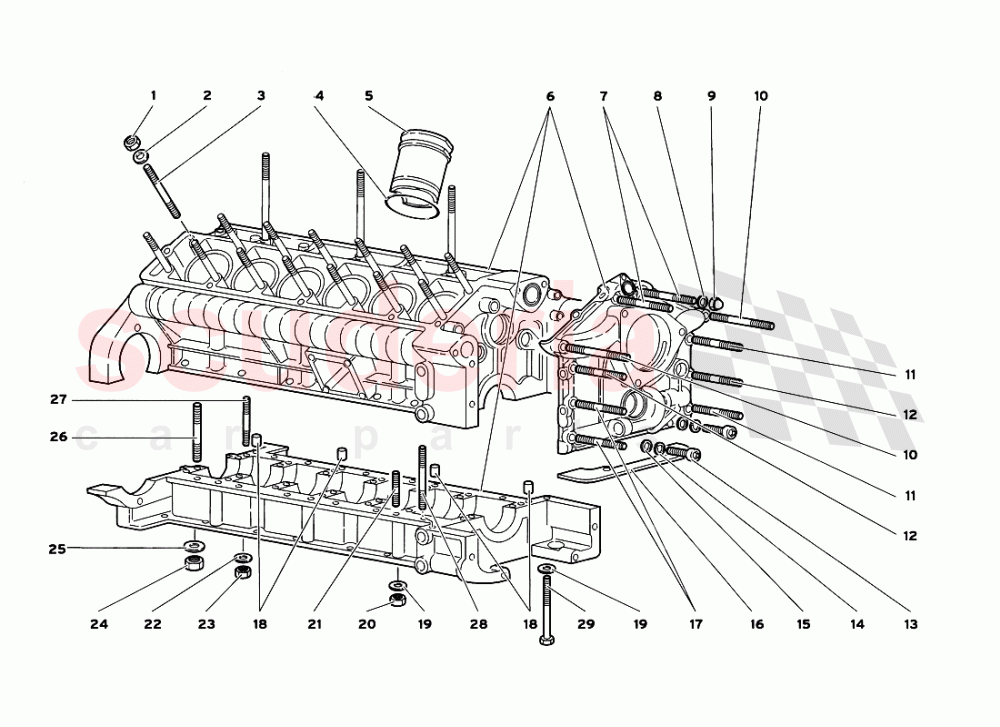

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

Diagram Zum Vergrößern antippen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil		Preis (je)	Bestellung Menge
001	1120924	KAPPENMUTTER	1120924 KAPPENMUTTER DADO	€26.80	28
002	8401230	WASCHMITTEL	8401230 WASCHMITTEL RONDELLA	€42.80	28
003	1824761	STUETZBOLZEN	1824761 STUETZBOLZEN PRIGIONIERO	€75.50	28
004	WHT003085	DICHTUNGSRING	WHT003085 DICHTUNGSRING (Also Included In The Engine Gaskets Kit) ANELLO TENUTA	€3.26	12
005	1829442	ZYLINDER	1829442 ZYLINDER CILINDRO	€347.90	12
007	8300904	STÌTZEN	8300904 STÌTZEN PRIGIONIERO 45 MM	€20.88	2
008	N0122094	WASCHMITTEL VORRÄTIG	N0122094 WASCHMITTEL RONDELLA VORRÄTIG	€1.11	9
009	8200816	MUTTER	8200816 MUTTER DADO	€3.80	9
010	8300905	STÌTZEN	8300905 STÌTZEN PRIGIONIERO 55 MM	€13.66	2
011	8300902	STUETZBOLZEN	8300902 STUETZBOLZEN PRIGIONIERO 35 MM	€6.74	4
012	N0444416	STUETZBOLZEN	N0444416 STUETZBOLZEN PRIGIONIERO 40 MM	€2.57	2
013	8700822	SCHRAUBE	8700822 SCHRAUBE VITE	€0.55	2
014	N0152785	WASCHMITTEL	N0152785 WASCHMITTEL RONDELLA	€0.31	2
015	N0122094	WASCHMITTEL VORRÄTIG	N0122094 WASCHMITTEL RONDELLA VORRÄTIG	€1.11	2
016	1232219	DICHTUNG	1232219 DICHTUNG (Also Included In The Engine Gaskets Kit) GUARNIZIONE	€3.48	1
017	8300902	STUETZBOLZEN	8300902 STUETZBOLZEN PRIGIONIERO 35 MM	€6.74	2
018	8851105	DOWEL	8851105 DOWEL GRAND	-	4	Enquire
019	8410815	WASCHMITTEL	8410815 WASCHMITTEL RONDELLA	€0.17	15
020	N01100845	MUTTER M8X1,25X6,5 VORRÄTIG	N01100845 MUTTER M8X1,25X6,5 DADO VORRÄTIG	€1.42	13
021	8300826	STUETZBOLZEN	8300826 STUETZBOLZEN PRIGIONIERO 35 MM	€8.44	2
021	8300803	STUETZBOLZEN	8300803 STUETZBOLZEN PRIGIONIERO 25 MM	€10.17	10
022	8400820	WASCHMITTEL	8400820 WASCHMITTEL RONDELLA	€13.47	14
023	8200805	MUTTER	8200805 MUTTER DADO	€0.11	14
024	8201221	MUTTER	8201221 MUTTER DADO	€2.33	14
025	8401227	WASCHMITTEL	8401227 WASCHMITTEL RONDELLA	€12.61	14
026	8301238	STUETZBOLZEN	8301238 STUETZBOLZEN PRIGIONIERO	€12.36	14
027	8300917	STUETZBOLZEN	8300917 STUETZBOLZEN PRIGIONIERO	€9.46	14
028	8300884	STÌTZEN	8300884 STÌTZEN PRIGIONIERO 95 MM	€24.52	1
029	8100871	SCHRAUBE	8100871 SCHRAUBE VITE 95 MM	€3.07	2
