Glass of Lamborghini Lamborghini Diablo GT (1999-2000)

Lamborghini Diablo GT (1999-2000) - GLAS

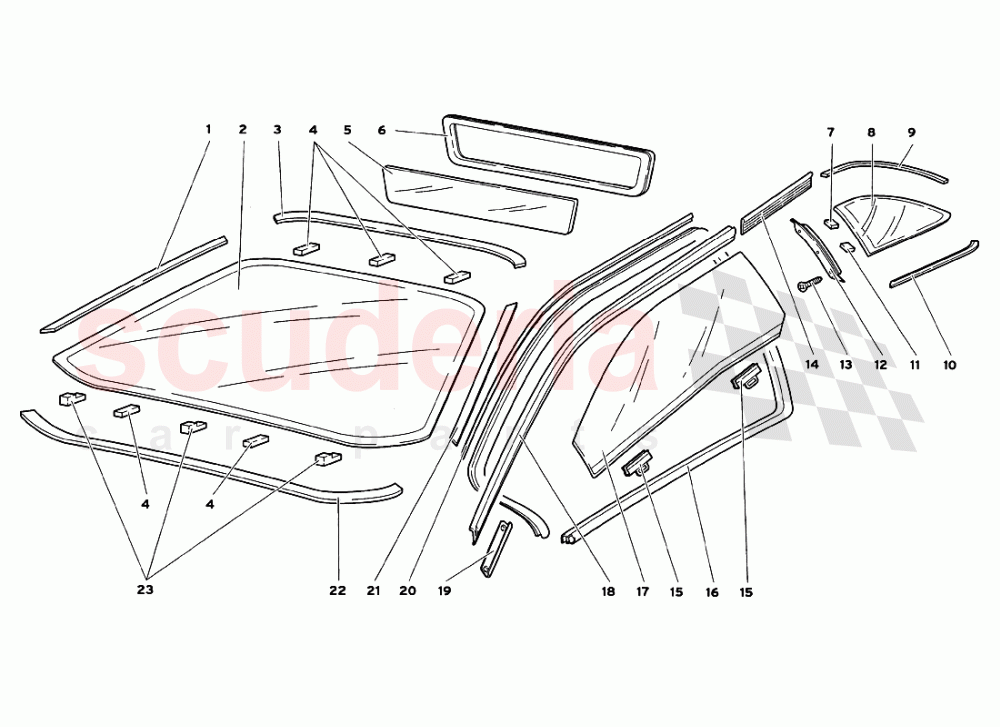

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

	#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
	001	9415204	RECHTER RAHMEN	9415204 RECHTER RAHMEN CORNICE DX	$380.53	1	TO
	002	9415107	VORDERE GLASSCHEIBE	9415107 VORDERE GLASSCHEIBE CRISTALLO ANTERIORE	$7,419.49	1	TO
	003	9415200	OBERER RAHMEN	9415200 OBERER RAHMEN CORNICE SUPERIORE	$486.62	1	TO
	410845235		WINDSCHUTZSCHEIBE ABSTANDHALTER	from $30.22
004 WINDSCHUTZSCHEIBE ABSTANDHALTER $30.22 5 TO 023 WINDSCHUTZSCHEIBE ABSTANDHALTER $30.22 3 TO
	005	9418100	HINTERE GLASSCHEIBE	9418100 HINTERE GLASSCHEIBE CRISTALLO POSTERIORE	$782.07 MSRP: ~~889.00~~ (12% off)	1	TO
	006	9418103	DICHTUNG	9418103 DICHTUNG GUARNIZIONE	$556.54 MSRP: ~~611.00~~ (8.9% off)	1	TO
	007	400845633	VIERTEL FENSTER GLAS UNTERLEGSCHEIBE	400845633 VIERTEL FENSTER GLAS UNTERLEGSCHEIBE DISTANZIALE	$15.51	2	TO
	008	70004149	RECHTES GLAS	70004149 RECHTES GLAS CRISTALLO DX	$2,963.57	1	TO
	008	70004150	LINKE SCHEIBE	70004150 LINKE SCHEIBE CRISTALLO SX	$10,559.85	1	TO
	009	9417106	RECHTER RAHMEN	9417106 RECHTER RAHMEN CORNICE DX	$660.63	1	TO
	009	9417107	LINKER RAHMEN	9417107 LINKER RAHMEN CORNICE SX	$338.10	1	TO
	010	9417103	LINKER RAHMEN	9417103 LINKER RAHMEN CORNICE SX	$192.18 MSRP: ~~218.00~~ (11.8% off)	1	TO
	010	9417102	RECHTER RAHMEN	9417102 RECHTER RAHMEN CORNICE DX	$255.24	1	TO
	011	410845626	ABSTANDSHALTER	410845626 ABSTANDSHALTER	$10.91	2	TO
	012	9417105	LINKER RAHMEN	9417105 LINKER RAHMEN CORNICE SX	$427.22	1	TO
	012	9417104	RECHTER RAHMEN	9417104 RECHTER RAHMEN CORNICE DX	$571.48	1	TO
	013	WHT003065	SCHRAUBE (2,9X16)	WHT003065 SCHRAUBE (2,9X16) VITE	$2.07 MSRP: ~~7.18~~ (71.2% off)	6	TO
	014	9421733	DICHTUNG	9421733 DICHTUNG GUARNIZIONE	$37.85	2	TO
	015	9421608	RÌCKE	9421608 RÌCKE STAFFA	$125.48	4	TO
	016	72010205	DICHTUNG RECHTE SEITE	72010205 DICHTUNG RECHTE SEITE	$657.18	1	TO
	016	72010206	LINKE SEITE DICHTUNG IN	72010206 LINKE SEITE DICHTUNG GUARNIZIONE IN	$657.18	1	IN
	017	72004148	GLAS DER LINKEN TÌR	72004148 GLAS DER LINKEN TÌR	$4,017.42	1	TO
	017	72004147	GLAS DER RECHTEN TÌR	72004147 GLAS DER RECHTEN TÌR	$5,332.98	1	TO
	018	72001177	DICHTUNG	72001177 DICHTUNG GUARNIZIONE	$499.36	2	TO
	019	72001470	PLATTE	72001470 PLATTE PIASTRINO	$113.73	2	TO
	020	9421708	RECHTE STÌTZE	9421708 RECHTE STÌTZE SUPPORTO DX	$295.85	1	TO
	020	9421709	LINKE STÌTZE	9421709 LINKE STÌTZE SUPPORTO SX	$345.19	1	TO
	021	9415205	LINKER RAHMEN	9415205 LINKER RAHMEN CORNICE SX	$482.37	1	TO
	022	9415201	BODENRAHMEN	9415201 BODENRAHMEN CORNICE INFERIORE	$434.27	1	TO
