Clutch of Lamborghini Lamborghini Diablo SE30 (1993-1995)

Lamborghini Diablo SE30 (1993-1995) - KUPPLUNG

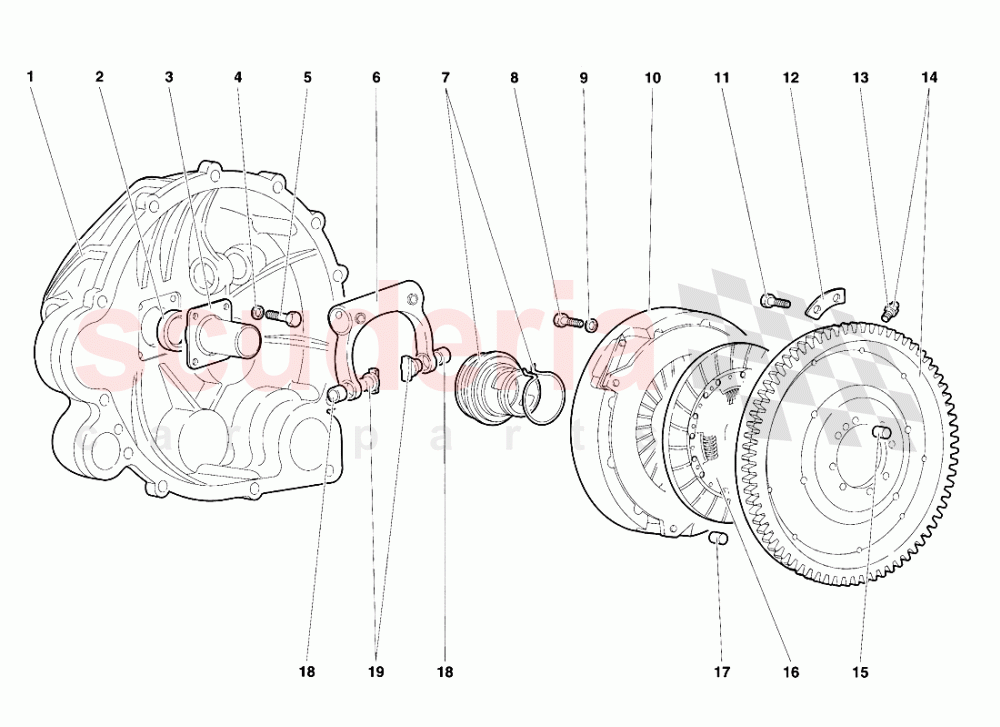

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel	Hinzufügen zum Warenkorb
001	2424451	KUPPLUNGSGLOCKE	2424451 KUPPLUNGSGLOCKE CAMPANA FRIZIONE	-	1	PE	Erkundigen
002	8613206	DICHTUNG	8613206 DICHTUNG ANELLO TENUTA	$17.77 MSRP: ~~20.20~~ (12% off)	1	TO
003	2428864	UNTERSTÌTZUNG - SUPPORTO REGGISPINTA	2428864 UNTERSTÌTZUNG - SUPPORTO REGGISPINTA O REGGISPINTA	$1,703.57	1	TO
004	8410603	WASCHMITTEL	8410603 WASCHMITTEL RONDELLA	$0.06 MSRP: ~~7.39~~ (99.2% off)	4	TO
005	8100617	SCHRAUBE	8100617 SCHRAUBE VITE	$5.35 MSRP: ~~6.00~~ (10.8% off)	4	TO
006	2121341	GABEL	2121341 GABEL FORCELLA COMANDO FRIZIONE	$1,236.75	1	TO
007	2129353	MUFFE T/OBEARING	2129353 MUFFE T/OBEARING (Sachs)	$1,285.25	1	TO
008	8100851	SCHRAUBE	8100851 SCHRAUBE VITE	$0.61	9	TO
009	WHT001514	WASCHMITTEL IN	WHT001514 WASCHMITTEL RONDELLA IN	$52.96 MSRP: ~~64.00~~ (17.3% off)	9	IN
010	2132598	DRUCKPLATTE IN	2132598 DRUCKPLATTE (Sachs) IN	$1,321.61	1	IN
011	WHT002951	SCHRAUBE M8X1,25X23 (MANUELL) IN	WHT002951 SCHRAUBE M8X1,25X23 (MANUELL) VITE IN	$19.49	8	IN
012	410141179	PLATTE IN	410141179 PLATTE IN	$61.35	4	IN
013	7M105357	PIN	7M105357 PIN	$48.09	6	TO
014	2132714	SCHWUNGRAD MIT STIFTEN	2132714 SCHWUNGRAD MIT STIFTEN VOLANO MOTORE CON PIOLI	$1,649.00	1	TO
015	8850806	DOWEL	8850806 DOWEL GRANO	-	1	PE	Erkundigen
016	2132599	ANGETRIEBENE KUPPLUNG	2132599 ANGETRIEBENE KUPPLUNG (Sachs)	$3,019.12	1	TO
017	2132713	DOWEL	2132713 DOWEL GRANO	$22.56	3	TO
018	8801206	BUCHSE	8801206 BUCHSE BOCCOLA	$4.43	2	TO
019	2128866	PAWL	2128866 PAWL NOTTOLINO	$418.32	2	TO
