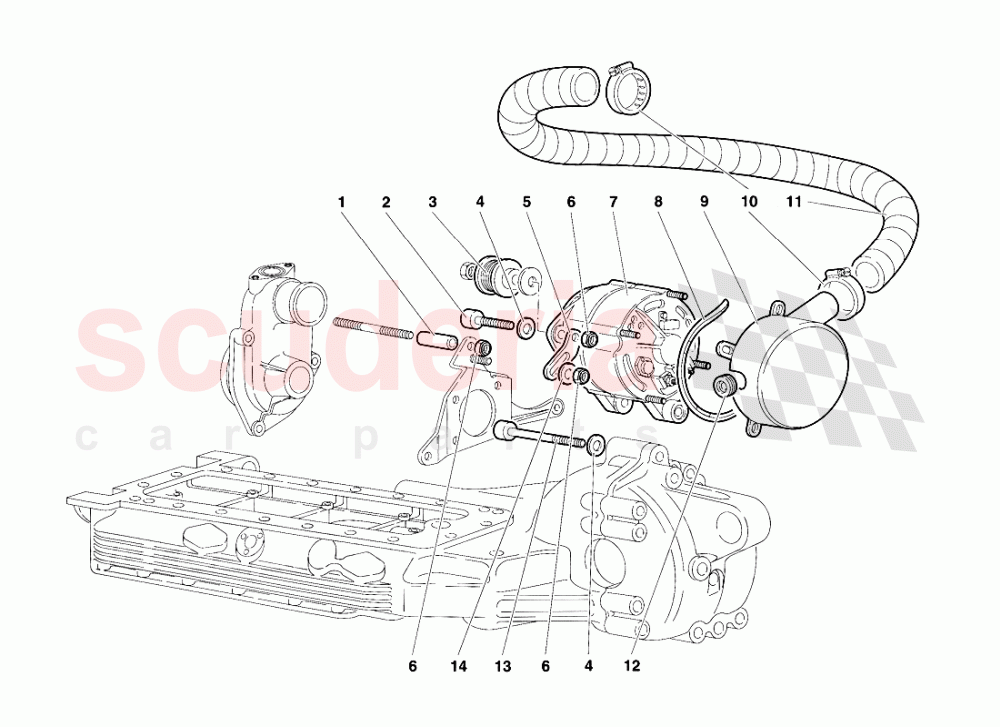

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
001	4031496	ABSTANDSHALTER	4031496 ABSTANDSHALTER DISTANZIALE	$18.50 MSRP: ~~20.35~~ (9.1% off)	1	TO
002	8701017	SCHRAUBE	8701017 SCHRAUBE VITE	$0.88 MSRP: ~~7.24~~ (87.8% off)	1	TO
003	1636515	PULLEY	1636515 PULLEY PULEGGIA	$1,022.13 MSRP: ~~1,120.00~~ (8.7% off)	1	TO
004	WHT000768	WASCHMITTEL	WHT000768 WASCHMITTEL	$1.78 MSRP: ~~7.28~~ (75.5% off)	2	TO
005	1631501	RÌCKE	1631501 RÌCKE STAFFA	$72.51	1	TO
006	8201008	MUTTER IN	8201008 MUTTER DADO IN	$1.27 MSRP: ~~7.24~~ (82.5% off)	3	IN
007	1625271	LICHTMASCHINE - ALTERNATORE	1625271 LICHTMASCHINE - ALTERNATORE	$3,458.66	1	TO
008	1625920	DICHTUNG	1625920 DICHTUNG GUARNIZIONE	$115.06 MSRP: ~~131.00~~ (12.2% off)	1	TO
009	1635962	FÖRDERER	1635962 FÖRDERER CONVOGLIATORE	$158.84 MSRP: ~~174.50~~ (9% off)	1	TO
010	8832602	GURT	8832602 GURT FASCETTA	$2.05	2	TO
011	7M903667	PIPE	7M903667 PIPE TUBO	$405.91	1	TO
012	8611802	GUMMI-RING	8611802 GUMMI-RING ANELLO TENUTA	$14.13	1	TO
013	8701022	SCHRAUBE	8701022 SCHRAUBE VITE	$1.41 MSRP: ~~7.09~~ (80.1% off)	1	TO
014	8401028	WASCHMITTEL	8401028 WASCHMITTEL RONDELLA	$5.35 MSRP: ~~6.00~~ (10.8% off)	1	TO
