Fuel System 2 of Lamborghini Lamborghini Diablo SV (1998)

Lamborghini Diablo SV (1998) - KRAFTSTOFFANLAGE 2

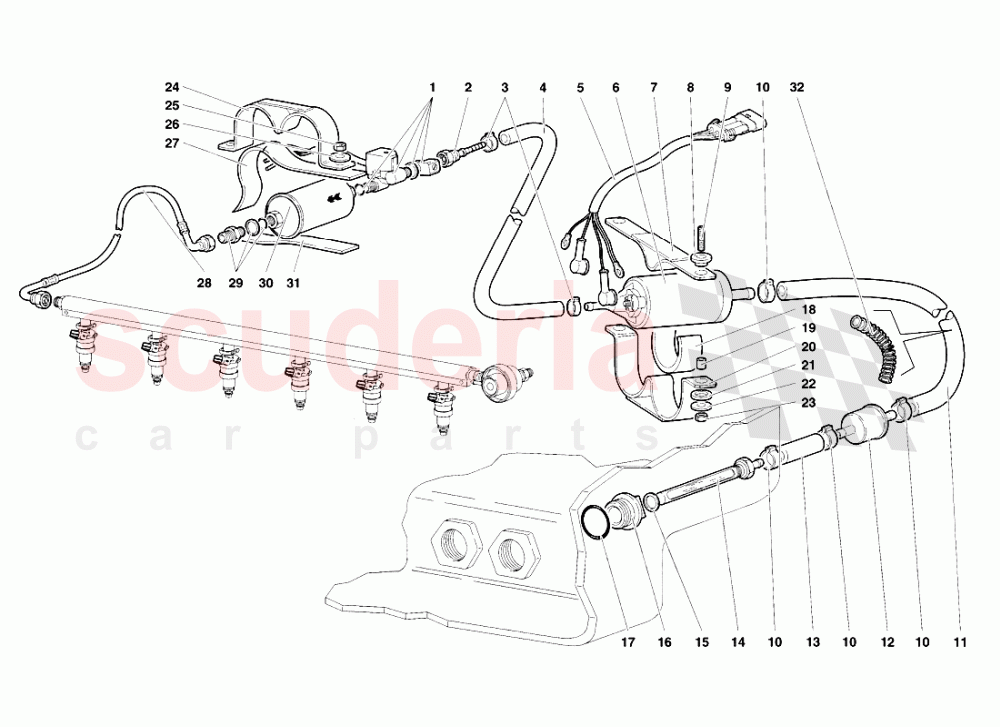

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel	Hinzufügen zum Warenkorb
001	6138349	ELEKTRO-VENTIL-BAUSATZ	6138349 ELEKTRO-VENTIL-BAUSATZ KIT ELETTROVALVOLA	$1,782.39	1	TO
002	6227630	ANSCHLUSS	6227630 ANSCHLUSS RACCORDO	$13.80	2	TO
003	8831528	KLAMMER	8831528 KLAMMER FASCETTA	$8.84	4	TO
004	6230218	PIPE	6230218 PIPE TUBO	$46.10 MSRP: ~~50.40~~ (8.5% off)	2	TO
005	6130194	ELEKT.KABEL	6130194 ELEKT.KABEL CABLAGGIO POMPE BENZINA	$38.43 MSRP: ~~43.65~~ (12% off)	1	TO
006	2024398	KRAFTSTOFFPUMPE	2024398 KRAFTSTOFFPUMPE POMPA ALIMENTAZIONE	$703.07	2	TO
007	6229533	PLATTE	6229533 PLATTE PIASTRA	$56.08 MSRP: ~~63.80~~ (12.1% off)	1	TO
008	1701495	GUMMI-RING	1701495 GUMMI-RING ANELLO COMMA	$53.97	2	TO
009	8300803	STUETZBOLZEN	8300803 STUETZBOLZEN PRIGIONIERO	$12.72	2	TO
010	400251189B	SCHELLE (SIEHE L147-A.01.05)	400251189B SCHELLE (SIEHE L147-A.01.05)	$11.15	8	TO
011	6230225	PIPE	6230225 PIPE TUBO	$20.66	2	TO
012	6229221	FILTER IN	6229221 FILTER FILTRO IN	$70.28	2	IN
013	6230226	PIPE	6230226 PIPE TUBO	$42.74 MSRP: ~~46.80~~ (8.7% off)	2	TO
014	62001649	PIPE	62001649 PIPE TUBO PESCANTE	$551.67 MSRP: ~~626.00~~ (11.9% off)	2	TO
015	WHT003048	WASCHMITTEL	WHT003048 WASCHMITTEL RONDELLA	$3.18	2	TO
016	62001647	ADAPTER	62001647 ADAPTER ADATTATORE	$376.29	2	TO
017	8603703	DICHTUNG	8603703 DICHTUNG ANELLO TENUTA	$19.16 MSRP: ~~21.75~~ (11.9% off)	2	TO
018	6226900	DICHTUNG	6226900 DICHTUNG GUARNIZIONE	$24.62	2	TO
019	1701592	DOWEL	1701592 DOWEL DISTANZIALE	$19.18	2	TO
020	6229532	GURT	6229532 GURT FASCETTA	$42.56 MSRP: ~~48.40~~ (12.1% off)	1	TO
021	WHT001189	GUMMIBUCHSE	WHT001189 GUMMIBUCHSE	$4.73	2	TO
022	WHT001942	WASCHMITTEL	WHT001942 WASCHMITTEL RONDELLA	$3.97	2	TO
023	8200804	MUTTER M8	8200804 MUTTER M8 DADO	$1.84 MSRP: ~~7.28~~ (74.7% off)	2	TO
024	6230214	GURT	6230214 GURT FASCETTA	-	1	PE	Erkundigen
025	N01118312	SECHSECKIGE MUTTER, SELBSTSICHERND IN	N01118312 SECHSECKIGE MUTTER, SELBSTSICHERND DADO IN	$2.41	2	IN
026	WHT002961	WASCHMITTEL IN	WHT002961 WASCHMITTEL RONDELLA IN	$0.60	2	IN
027	410201349	DICHTUNG	410201349 DICHTUNG GUARNIZIONE	$30.22	1	TO
028	6231554	PIPE	6231554 PIPE TUBO PER BANCATA 7-12	$139.48	1	TO
028	6231552	PIPE	6231552 PIPE TUBO PER BANCATA 1-6	$237.66	1	TO
029	6230564	ANSCHLUSS	6230564 ANSCHLUSS RACCORDO	-	2	PE	Erkundigen
030	400201511A	KRAFTSTOFFFILTER IN	400201511A KRAFTSTOFFFILTER IN	$243.63	2	IN
031	410201196	DICHTUNG	410201196 DICHTUNG GUARNIZIONE	$4.60	1	TO
032	62002430	FRÌHLING	62002430 FRÌHLING MOLLA	-	2	PE	Erkundigen
