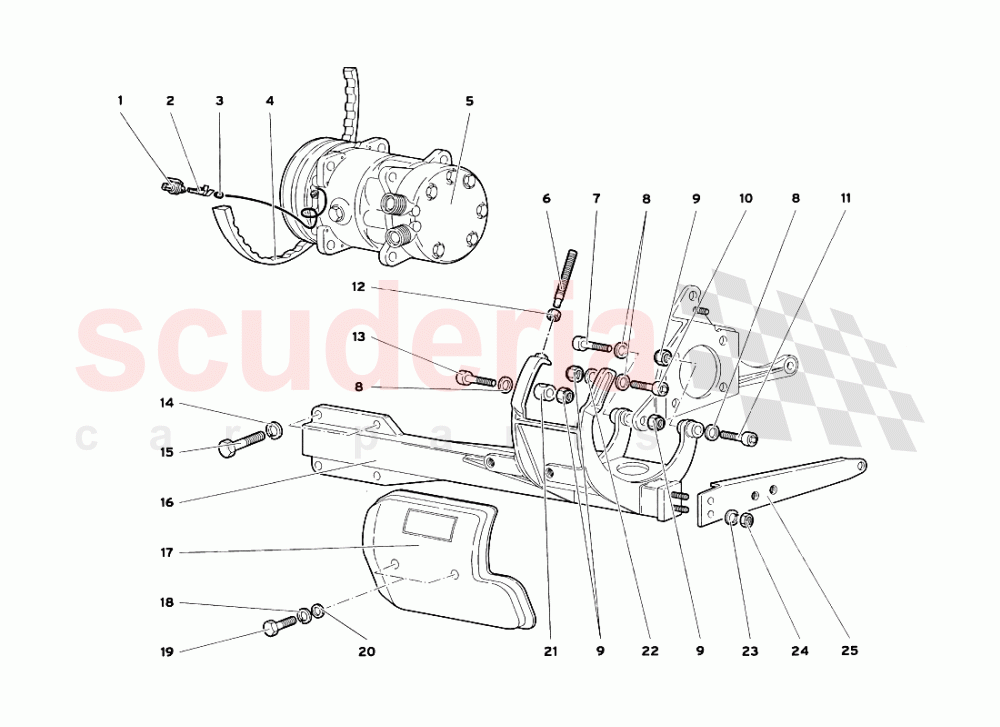

Climate Control 1 of Lamborghini Lamborghini Diablo SV (1999)

Lamborghini Diablo SV (1999) - KLIMAKONTROLLE 1

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

	#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel	Hinzufügen zum Warenkorb
	001	6136453	ANSCHLUSS	6136453 ANSCHLUSS CONNESSIONE	-	1	PE	Erkundigen
	002	6136454	SCHLÌSSEL	6136454 SCHLÌSSEL LINGUETTA	-	1	PE	Erkundigen
	003	6136447	GUMMI	6136447 GUMMI COMMA	-	1	PE	Erkundigen
	004	4534071	GURT	4534071 GURT CINGHIA	$138.24	1	TO
	005	4535409	LUFTKOMPRESSOR	4535409 LUFTKOMPRESSOR COMPRESSORE	$1,321.61	1	TO
	006	8700841	SCHRAUBE	8700841 SCHRAUBE VITE	$2.05 MSRP: ~~2.35~~ (12.8% off)	1	TO
	007	N10667901	INNENSECHSKANTSCHRAUBE MIT INNENVIELZAHNKOPF IN	N10667901 INNENSECHSKANTSCHRAUBE MIT INNENVIELZAHNKOPF VITE IN	$3.63	1	IN
	008	WHT000768	WASCHMITTEL	WHT000768 WASCHMITTEL	$1.78 MSRP: ~~7.28~~ (75.5% off)	4	TO
	009	8201008	MUTTER IN	8201008 MUTTER DADO IN	$1.27 MSRP: ~~7.24~~ (82.5% off)	4	IN
	010	8701017	SCHRAUBE	8701017 SCHRAUBE VITE	$0.88 MSRP: ~~7.24~~ (87.8% off)	1	TO
	011	8701014	SCHRAUBE	8701014 SCHRAUBE VITE	$0.31 MSRP: ~~7.33~~ (95.8% off)	1	TO
	8200801		MUTTER M8	from $0.34
012 MUTTER M8 $0.34 1 TO 024 MUTTER M8 $0.34 2 TO
	013	8701020	SCHRAUBE	8701020 SCHRAUBE VITE	$1.44 MSRP: ~~7.14~~ (79.8% off)	1	TO
	8410810		WASCHMITTEL	from $0.37
014 WASCHMITTEL $0.37 4 TO 023 WASCHMITTEL $0.37 2 TO
	015	8100830	SCHRAUBE	8100830 SCHRAUBE VITE	$0.37 MSRP: ~~7.31~~ (94.9% off)	4	TO
	016	4535242	STÌTZE - SUPPORTO	4535242 STÌTZE - SUPPORTO O	$503.19 MSRP: ~~553.00~~ (9% off)	1	TO
	017	4535934	ABSCHIRM	4535934 ABSCHIRM PROTEZIONE	$322.54 MSRP: ~~354.00~~ (8.9% off)	1	TO
	018	8410602	WASCHMITTEL IN	8410602 WASCHMITTEL RONDELLA IN	$43.45	2	IN
	019	8100601	SCHRAUBE	8100601 SCHRAUBE VITE	$0.25	2	TO
	020	8400606	WASCHMITTEL	8400606 WASCHMITTEL RONDELLA	$0.07	2	TO
	021	4529646	ABSTANDSHALTER	4529646 ABSTANDSHALTER DISTANZIALE	$22.80 MSRP: ~~25.05~~ (9% off)	1	TO
	022	8401028	WASCHMITTEL	8401028 WASCHMITTEL RONDELLA	$5.35 MSRP: ~~6.00~~ (10.8% off)	1	TO
	025	4529645	VERBINDUNGSSTANGE	4529645 VERBINDUNGSSTANGE TIRANTE	$33.75 MSRP: ~~37.00~~ (8.8% off)	1	TO
