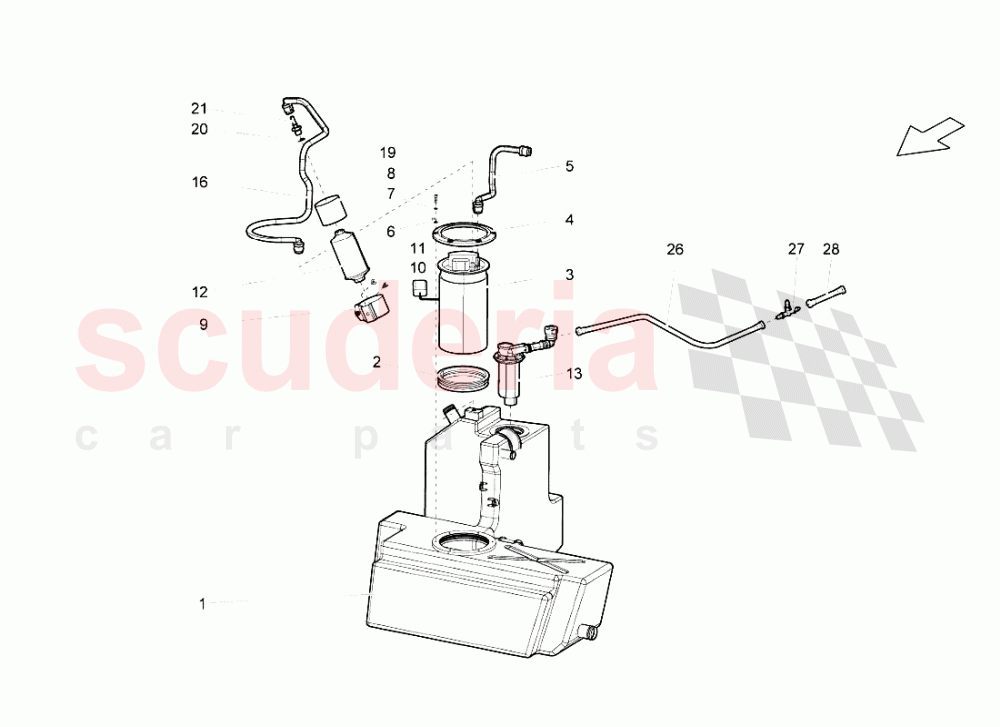

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
001	407201076A	RECHTER SEITENTANK	407201076A RECHTER SEITENTANK	$4,150.79	1	TO
002	1J0919133	DICHTUNG	1J0919133 DICHTUNG	$20.35	1	TO
003	8L0919051H	PUMPE	8L0919051H PUMPE	$628.71	1	TO
004	400201099	FLANGE	400201099 FLANGE	$275.19	1	TO
005	407201216	RECHTES SEITENROHR	407201216 RECHTES SEITENROHR	$81.32	1	TO
006	400201211	ERDUNGSBAND	400201211 ERDUNGSBAND	$0.93 MSRP: ~~7.23~~ (87.1% off)	1	TO
007	WHT001187	WASCHMITTEL	WHT001187 WASCHMITTEL	$1.30 MSRP: ~~7.26~~ (82.1% off)	1	TO
008	WHT001194	SCHRAUBE	WHT001194 SCHRAUBE	$0.60 MSRP: ~~7.34~~ (91.8% off)	1	TO
009	400201255	RÌCKE	400201255 RÌCKE	$11.25	1	TO
010	N10207001	SCHRAUBE	N10207001 SCHRAUBE	$0.72	1	TO
011	N10017304	SECHSECKIGE BUNDMUTTER IN	N10017304 SECHSECKIGE BUNDMUTTER IN	$2.94	1	IN
012	400201511A	KRAFTSTOFFFILTER IN	400201511A KRAFTSTOFFFILTER IN	$243.63	1	IN
013	407201521A	FLOATING-VENTIL	407201521A FLOATING-VENTIL	$1,217.66	1	TO
016	407201214A	RECHTES SEITENROHR	407201214A RECHTES SEITENROHR	$96.82	1	TO
019	400201558A	DICHTUNG	400201558A DICHTUNG	$7.10	1	TO
020	400201349	WASCHMITTEL IN	400201349 WASCHMITTEL IN	$12.14	1	IN
021	400201149	CONNECTOR	400201149 CONNECTOR	$58.72	1	TO
026	407201163	ENTLÌFTUNGSROHR	407201163 ENTLÌFTUNGSROHR	$37.59	1	TO
027	400201382	CONNECTOR	400201382 CONNECTOR	$3.16	1	TO
028	400201163B	ENTLÌFTUNGSROHR	400201163B ENTLÌFTUNGSROHR	$25.29	1	TO
