Kupplung & Schwungrad Montage

Aston Martin One-77

Finden Sie Ihre Rolle
Alle ansehen

Aston Martin One-77 - KUPPLUNG & SCHWUNGRAD MONTAGE

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons
  • Sie können auf einen Hotspot 1 im Teilediagramm klicken, um das Teil in der Tabelle zu finden
Teil Schlüssel
IN
VORRÄTIG
AS
DEMNÄCHST EINTREFFEND
TO
AUF BESTELLUNG
PE
BITTE ANFRAGEN

Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
AY937C545AA KUPPLUNG UND SCHWUNGRAD, DOPPELSCHEIBE O/D 215MM $11,107.53 To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
AY936375BB SCHWUNGRAD 215 OD $2,587.97 To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand

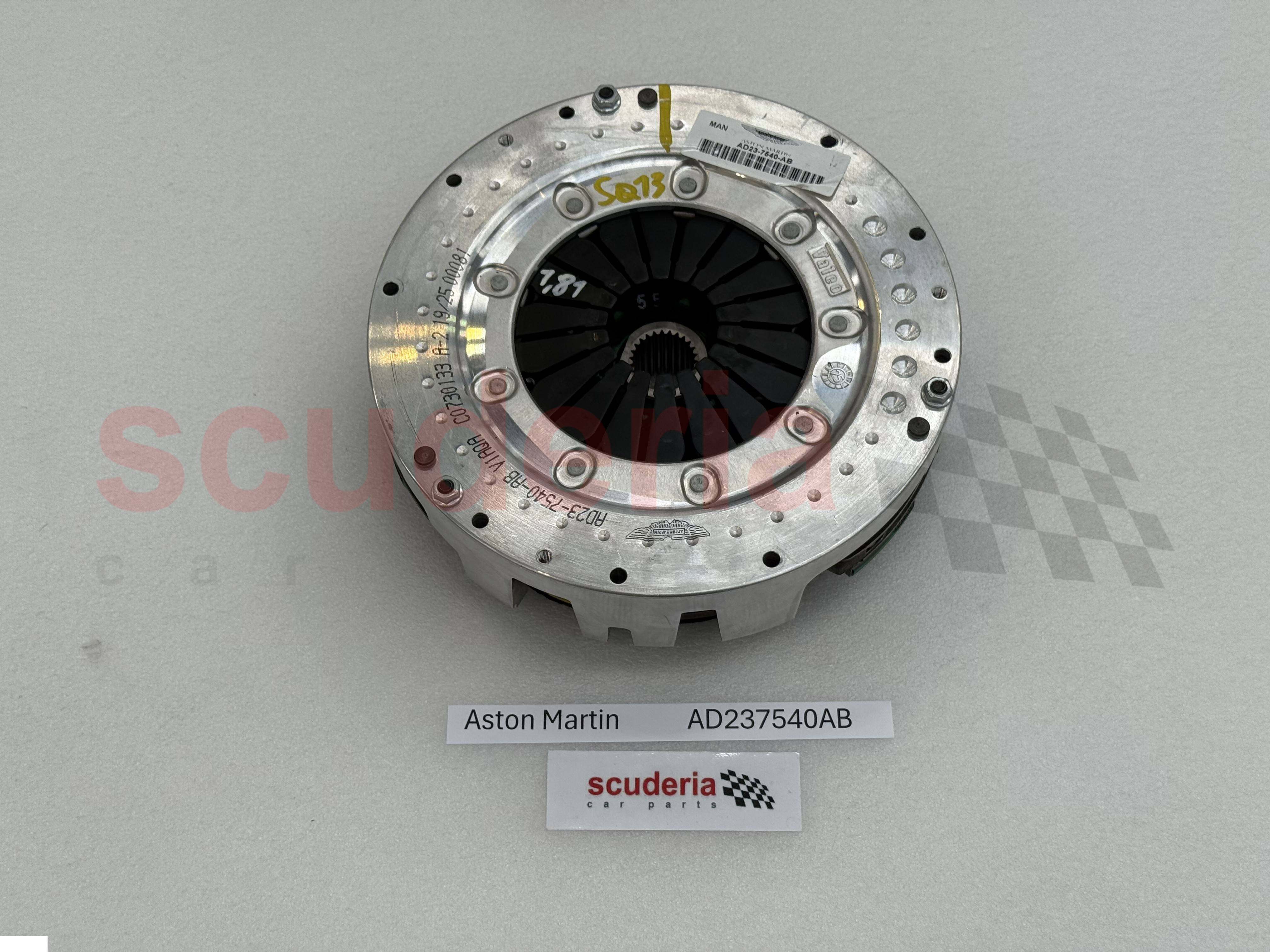

AD237540AB KUPPLUNGSEINHEIT, DOPPELSCHEIBE 215MM $2,757.24 To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
AD23CD60AA SCHRAUBE, M6 X 1.0 X 75, INBUSKOPF $4.10 To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
697748 STOPFEN-ÖLWANNE-ABLAUF $23.21 IN
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand

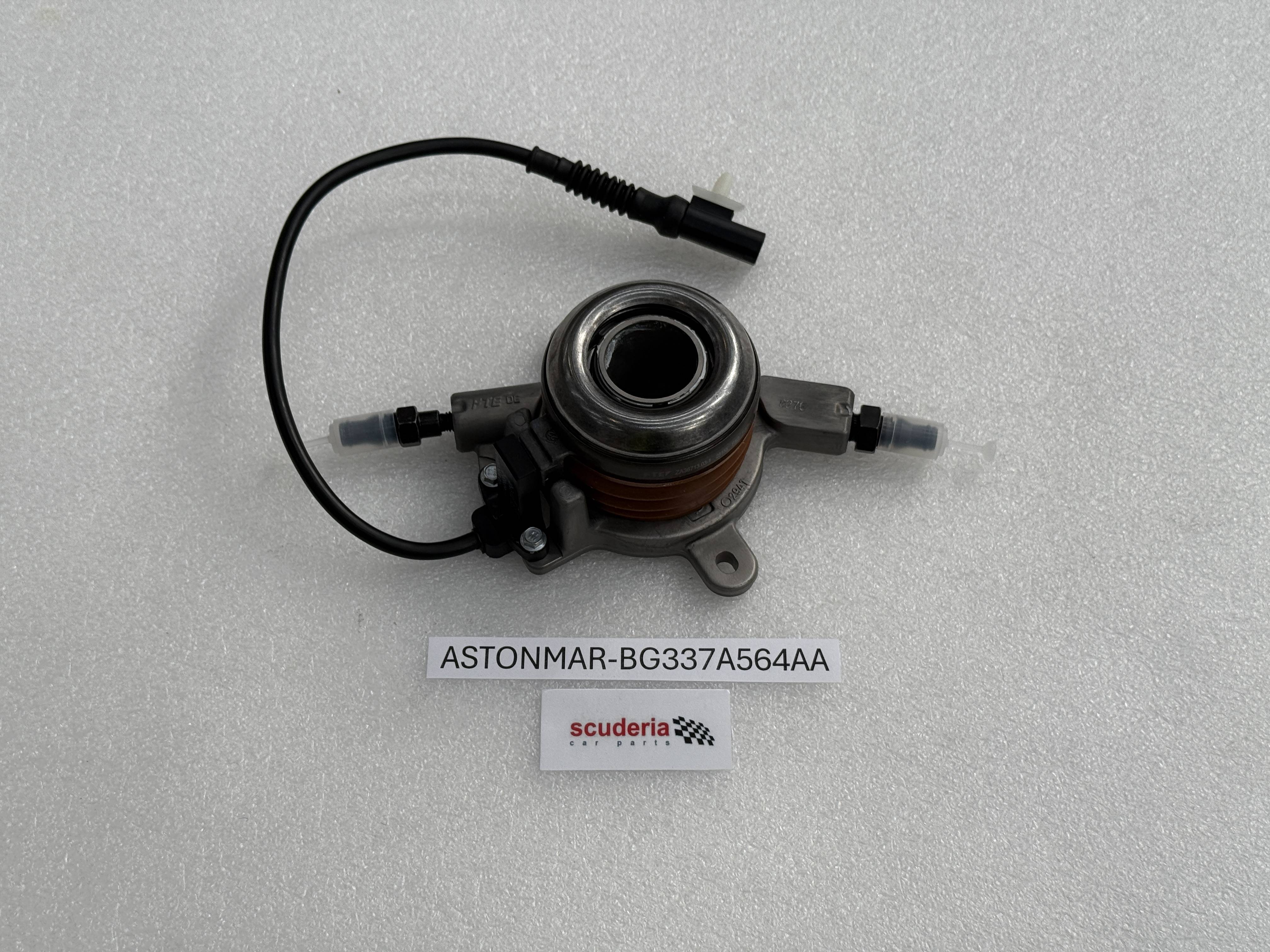

BG337A564AA ZYLINDER, NEHMERKUPPLUNG $1,075.16 To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
703203 SCHRAUBE M6 X 20 HEEX FLANSCH 8 CHROMFREI $0.32 IN
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
6G337K640CA VERBINDER, ENTLÌFTUNG $105.79 To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
AY937H552AA ROHRLEITUNG, ENTLÌFTER $66.34 To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
6G337K640DA VERBINDER, DRUCK $29.26 To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
AY237K502AA SCHLAUCH, KUPPLUNGSGEBERZYLINDER Erkundigen To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
6G337J200AB HALTERUNG MONTAGE KUPPLUNGSROHR MONTAGE ASM $456.16 To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
AY23R7N630AA HALTERUNG, KUPPLUNGSLEITUNG MONTAGE Erkundigen To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
BG3319233BA SCHRAUBE M5X35 HEX FLG Erkundigen To Order
Foto Teil Nr. Beschreibung Preis (jeweils) Lagerbestand
4G43619B00AA KABELBINDER - 200MM X 4.6MM MIT TANNENBAUM $0.32 To Order

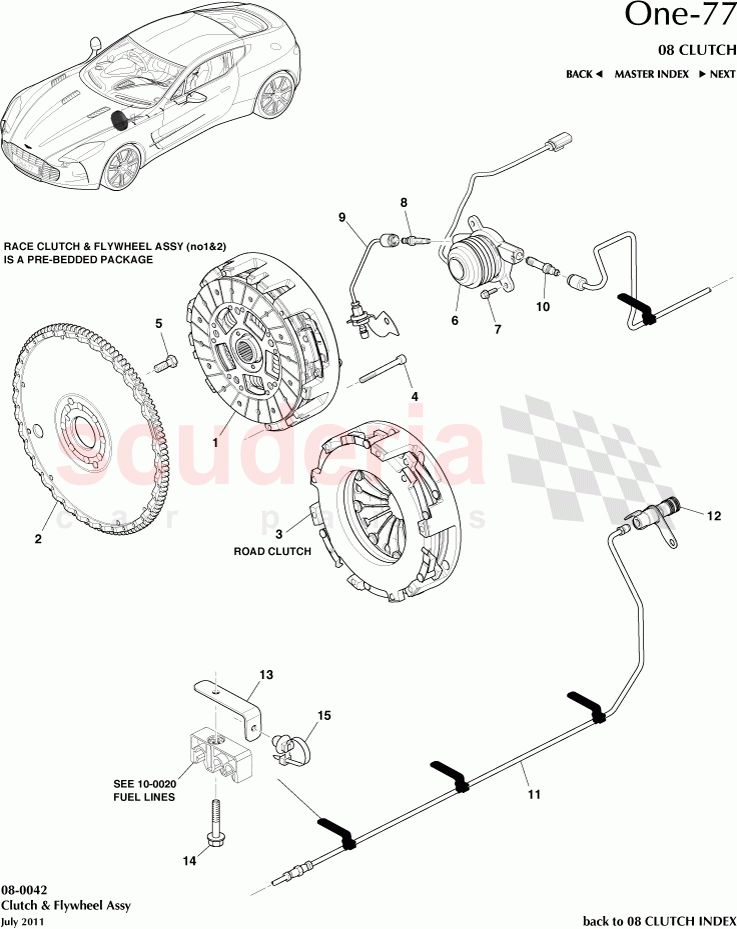

Clutch & Flywheel Assembly of Aston Martin Aston Martin One-77 Diagram Zum Vergrößern antippen
# Details zum Teil Preis
(je)		 Menge auf
Diagramm		 Schlüssel Hinzufügen zum
Warenkorb
1 AY937C545AA
KUPPLUNG UND SCHWUNGRAD, DOPPELSCHEIBE O/D 215MM
RACE CLUTCH- Pre-bedded 		$11,107.53 1
TO
2 AY936375BB
SCHWUNGRAD 215 OD 		$2,587.97 1
TO
3 AD237540AB
KUPPLUNGSEINHEIT, DOPPELSCHEIBE 215MM
ROAD CLUTCH- Un-bedded 		$2,757.24 1
TO
4 AD23CD60AA
SCHRAUBE, M6 X 1.0 X 75, INBUSKOPF
Clutch to Flywheel 		$4.10 9
TO
5 697748
STOPFEN-ÖLWANNE-ABLAUF
Flywheel to Crank
IN 		$23.21 8
IN
6 BG337A564AA
ZYLINDER, NEHMERKUPPLUNG 		$1,075.16 1
TO
7 703203
SCHRAUBE M6 X 20 HEEX FLANSCH 8 CHROMFREI
CSC to T/T hsg
IN 		$0.32 2
IN
8 6G337K640CA
VERBINDER, ENTLÌFTUNG 		$105.79 1
TO
9 AY937H552AA
ROHRLEITUNG, ENTLÌFTER 		$66.34 1
TO
10 6G337K640DA
VERBINDER, DRUCK 		$29.26 1
TO
11 AY237K502AA
SCHLAUCH, KUPPLUNGSGEBERZYLINDER 		- 1
PE
Erkundigen
12 6G337J200AB
HALTERUNG MONTAGE KUPPLUNGSROHR MONTAGE ASM 		$456.16 1
TO
13 AY23R7N630AA
HALTERUNG, KUPPLUNGSLEITUNG MONTAGE 		- 5
PE
Erkundigen
14 BG3319233BA
SCHRAUBE M5X35 HEX FLG
Fuel Pipe Clip to Torque Tube 		- 5
PE
Erkundigen
15 4G43619B00AA
KABELBINDER - 200MM X 4.6MM MIT TANNENBAUM 		$0.32 5
TO
