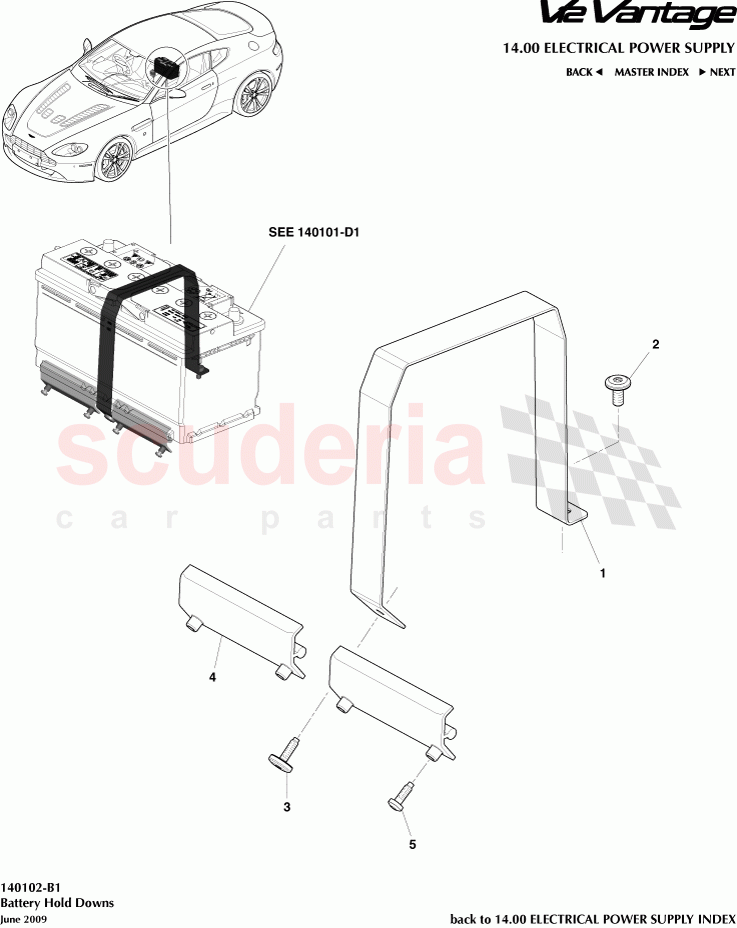

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3310A786BE	BATTERIEKLAMMER-HALTERUNG	$52.56	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	703141	SCHRAUBE M8 X 16 CHROMFREI	$2.81	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G33FA0115ABPK	SCHRAUBE UND UNTERLEGSCHEIBE, M6 X 20, TORX KOPF	$21.30	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3310A668AB	BATTERIEKLAMMER	$17.85	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	7784981PK	KLEBEBAND, ANTI KLAPPERN HINTERES VIERTELRAD	$30.17	To Order
	702294	SCHRAUBE M6X1.00X16 PAN HD 6 LOBE DRV	$0.25	To Order

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
1	6G3310A786BE	BATTERIEKLAMMER-HALTERUNG	6G3310A786BE BATTERIEKLAMMER-HALTERUNG	$52.56	1	TO
2	703141	SCHRAUBE M8 X 16 CHROMFREI IN	703141 SCHRAUBE M8 X 16 CHROMFREI IN	$2.81	1	IN
3	6G33FA0115ABPK	SCHRAUBE UND UNTERLEGSCHEIBE, M6 X 20, TORX KOPF IN	6G33FA0115ABPK SCHRAUBE UND UNTERLEGSCHEIBE, M6 X 20, TORX KOPF IN	$21.30	1	IN
4	6G3310A668AB	BATTERIEKLAMMER	6G3310A668AB BATTERIEKLAMMER	$17.85	2	TO
5	7784981PK	KLEBEBAND, ANTI KLAPPERN HINTERES VIERTELRAD	7784981PK KLEBEBAND, ANTI KLAPPERN HINTERES VIERTELRAD	$30.17	1	TO
5	702294	SCHRAUBE M6X1.00X16 PAN HD 6 LOBE DRV	702294 SCHRAUBE M6X1.00X16 PAN HD 6 LOBE DRV	$0.25	4	TO
