Body Side Quarter Trim and Ornamentation (Roadster) of Aston Martin Aston Martin V8 Vantage

Aston Martin V8 Vantage - KAROSSERIE-SEITENVERKLEIDUNG UND -ZIERLEISTEN (ROADSTER)

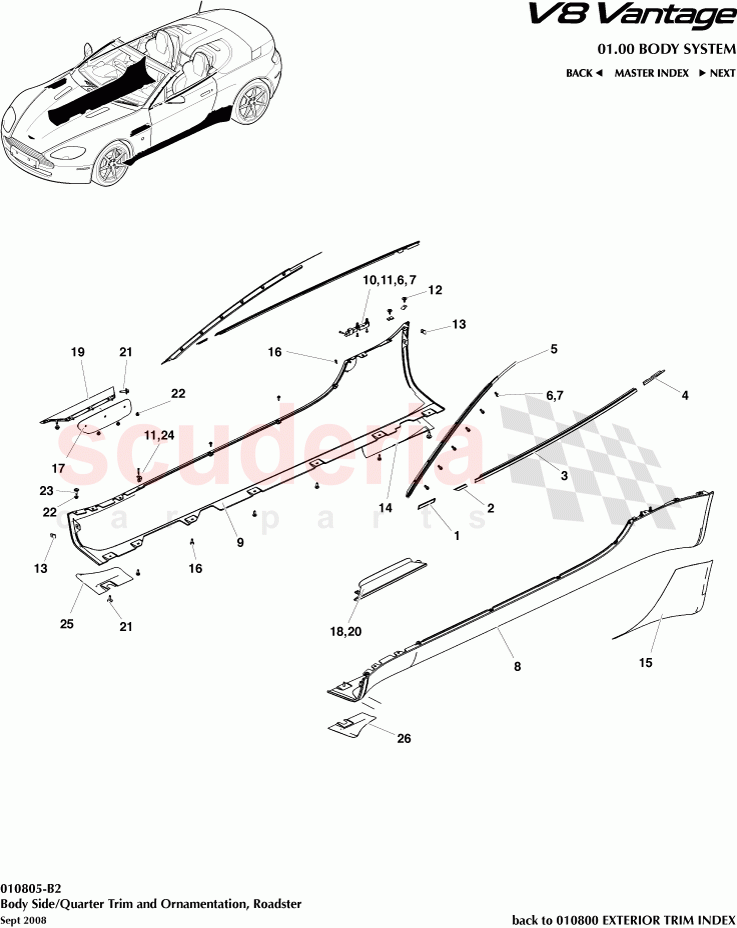

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3320567CA	FIN MIR WST FRONT DRIVE	$55.13	IN
	6G3320566CA	FIN MIR WST FRONT DRIVE	$55.13	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3320565CB	FIN MIR WST FRONT DRIVE	$52.07	IN
	6G3320564CB	FIN MIR WST FRONT DRIVE	$50.81	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3320563CA	TÌRGURTDICHTUNG OTR	$229.58	IN
	6G3320562CA	TÌRGURTDICHTUNG OTR	$229.58	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G331228497CA	SCLP RR QTR GLS SL L	$53.52	To Order
	6G331228496BC	FINISHER KOPFHAUT HINTERE QTR GLASDICHTUNG RECHTS	$53.52	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G33L519A37CA	RF FNSHR SD GLSS LINKE SEITE	$203.27	To Order
	6G33L519A36CA	RF FNSHR SD GLSS RECHTE SEITE	$358.44	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3351756AAPK	SCHRAUBE-M5X13 PAN HD 10ER PACK	$5.68	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3351756BB	M5 SECHSECKIGE NIETMUTTER GESCHLOSSEN	$0.68	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	8G3310609AC	SCHWELLERVERKLEIDUNG LINKS	$1,695.78	To Order
	6G3310609AK	SCHWELLERVERKLEIDUNG LINKS	$809.42	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	8G3310608AC	SCHWELLERVERKLEIDUNG RECHTE SEITE	$1,737.64	IN
	6G3310608AK	SCHWELLERVERKLEIDUNG RECHTE SEITE	$809.42	To Order
	703104	SCHRAUBE 4.8X1.59X19 04.8 CHROMFREI SELBSTSCHNEIDEND	$1.00	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	699123	SCHRAUBE, NR.6 X 9.5 SENKKOPF	$0.56	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	707623	SCHRAUBE UND UNTERLEGSCHEIBE, M4 X 16, LINSENKOPF	$0.95	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	702511PK	MUTTER-J SPG 4.8X0.70 10ER-PACK	$8.47	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3310624AD	SCHWELLER-RÌCKWAND-KLEBEBAND	$197.80	To Order
	6G3310624AD	SCHWELLER-RÌCKWAND-KLEBEBAND	$197.80	To Order
	8G3310624BB	SCHWELLERRÌCKWANDBAND RECHTS	$40.73	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3310625AD	SCHWELLER-RÌCKWAND-KLEBEBAND	$202.68	IN
	6G3310625AD	SCHWELLER-RÌCKWAND-KLEBEBAND	$202.68	IN
	8G3310625BB	SCHWELLERRÌCKWANDBAND LINKE SEITE	$40.73	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	701567	SCHRAUBE, M6 X 16	$3.42	IN
	707623	SCHRAUBE UND UNTERLEGSCHEIBE, M4 X 16, LINSENKOPF	$0.95	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	AD23280B83AA	MESH-SEITENTEIL RECHTS SCHWARZ	$355.17	To Order
	6G33280B83AA	MESH-SEITENTRÄGER RECHTS	$107.55	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	AD23280B84AA	MESH-SEITENGITTER LINKS SCHWARZ	$355.17	To Order
	6G33280B84AA	MESH SEITENSTREBE LINKS	$110.21	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G337810530	SEITENSCHUTZ KIT-C/FB	$1,544.49	To Order
	6G33280B62AE	SEITENSTREIFEN FNDR RECHTE SEITE	$453.21	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G337810530	SEITENSCHUTZ KIT-C/FB	$1,544.49	To Order
	6G33280B63AE	SEITENKOTFLÌGEL FNDR LINKE SEITE	$453.21	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G33FA0115ABPK	SCHRAUBE UND UNTERLEGSCHEIBE, M6 X 20, TORX KOPF	$21.30	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	702944	MUTTER, M6, SECHSKANT, FLANSCHKOPF	$1.66	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	703156	SCHRAUBE/UNTERLEGSCHEIBE M6X18 CHROMFREI	$1.28	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3310614AA	SCHWELLERAPPLIKATION HALTERUNG VORNE RECHTS	$5.08	To Order
	6G3310615AA	SCHWELLERAPPLIKATIONSTRÄGER VORNE LINKS	$5.08	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3310626AA	SCHWELLER FRONT LWR BAND HUBSCHRAUBER RECHTE SEITE 147 X 187MM	$53.80	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	6G3310628AC	HELIKOPTERBAND	$55.43	IN
	6G3310629AC	HELIKOPTERBAND	$56.01	IN
	6G33L10630AB	TONNEAU PNL PPF	$10.76	To Order

...and 1 more part variants. See table on right for more details.

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

	#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
	1	6G3320567CA	FIN MIR WST FRONT DRIVE IN	6G3320567CA FIN MIR WST FRONT DRIVE Bright stainless IN	$55.13	1	IN

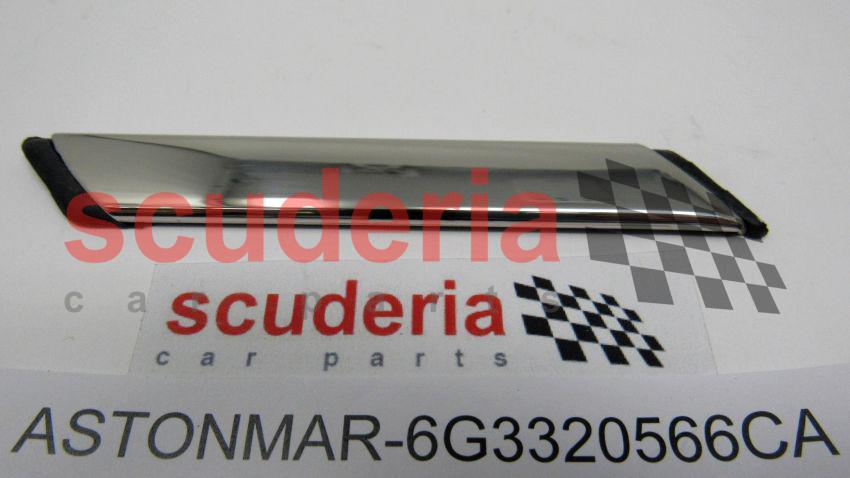

	1	6G3320566CA	FIN MIR WST FRONT DRIVE IN	6G3320566CA FIN MIR WST FRONT DRIVE Bright stainless IN	$55.13	1	IN
	2	6G3320565CB	FIN MIR WST FRONT DRIVE IN	6G3320565CB FIN MIR WST FRONT DRIVE Bright stainless IN	$52.07	1	IN
	2	6G3320564CB	FIN MIR WST FRONT DRIVE	6G3320564CB FIN MIR WST FRONT DRIVE Bright stainless	$50.81	1	TO

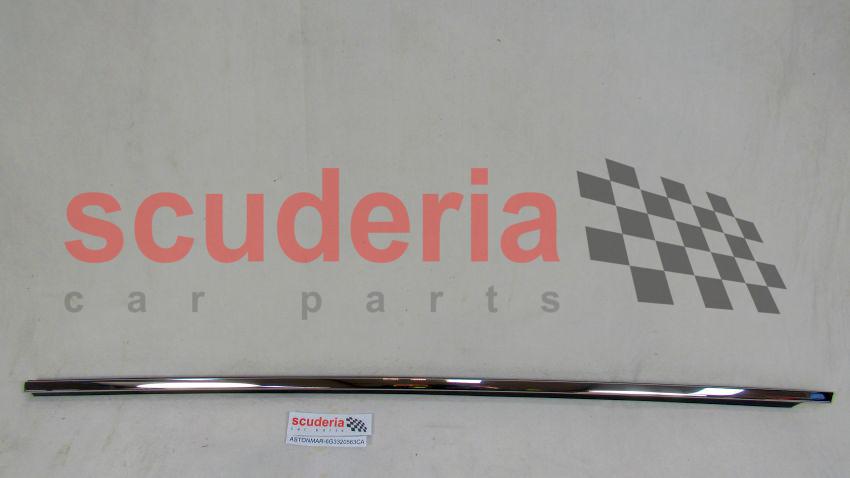

	3	6G3320563CA	TÌRGURTDICHTUNG OTR IN	6G3320563CA TÌRGURTDICHTUNG OTR Bright stainless IN	$229.58	1	IN
	3	6G3320562CA	TÌRGURTDICHTUNG OTR IN	6G3320562CA TÌRGURTDICHTUNG OTR Bright stainless IN	$229.58	1	IN
	4	6G331228497CA	SCLP RR QTR GLS SL L	6G331228497CA SCLP RR QTR GLS SL L	$53.52	1	TO
	4	6G331228496BC	FINISHER KOPFHAUT HINTERE QTR GLASDICHTUNG RECHTS	6G331228496BC FINISHER KOPFHAUT HINTERE QTR GLASDICHTUNG RECHTS	$53.52	1	TO
	5	6G33L519A37CA	RF FNSHR SD GLSS LINKE SEITE	6G33L519A37CA RF FNSHR SD GLSS LINKE SEITE	$203.27	1	TO
	5	6G33L519A36CA	RF FNSHR SD GLSS RECHTE SEITE	6G33L519A36CA RF FNSHR SD GLSS RECHTE SEITE	$358.44	1	TO
	6	6G3351756AAPK	SCHRAUBE-M5X13 PAN HD 10ER PACK IN	6G3351756AAPK SCHRAUBE-M5X13 PAN HD 10ER PACK IN	$5.68	16	IN
	7	6G3351756BB	M5 SECHSECKIGE NIETMUTTER GESCHLOSSEN	6G3351756BB M5 SECHSECKIGE NIETMUTTER GESCHLOSSEN	$0.68	16	TO
	8	8G3310609AC	SCHWELLERVERKLEIDUNG LINKS	8G3310609AC SCHWELLERVERKLEIDUNG LINKS N400	$1,695.78	1	TO
	8	6G3310609AK	SCHWELLERVERKLEIDUNG LINKS	6G3310609AK SCHWELLERVERKLEIDUNG LINKS	$809.42	1	TO
	9	8G3310608AC	SCHWELLERVERKLEIDUNG RECHTE SEITE IN	8G3310608AC SCHWELLERVERKLEIDUNG RECHTE SEITE N400 IN	$1,737.64	1	IN
	9	6G3310608AK	SCHWELLERVERKLEIDUNG RECHTE SEITE	6G3310608AK SCHWELLERVERKLEIDUNG RECHTE SEITE	$809.42	1	TO
	9	703104	SCHRAUBE 4.8X1.59X19 04.8 CHROMFREI SELBSTSCHNEIDEND IN	703104 SCHRAUBE 4.8X1.59X19 04.8 CHROMFREI SELBSTSCHNEIDEND IN	$1.00	2	IN

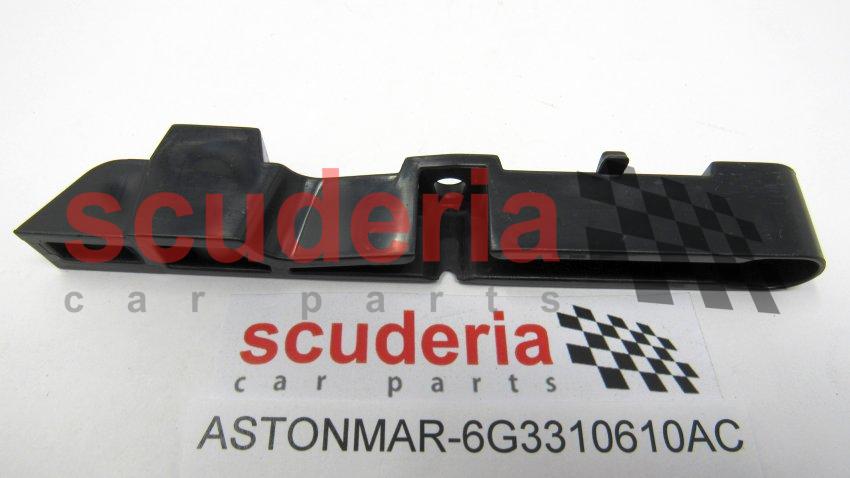

	10	6G3310610AC	HALTERUNG, SCHWELLERAPPLIKATION, RECHTE SEITE IN	6G3310610AC HALTERUNG, SCHWELLERAPPLIKATION, RECHTE SEITE IN	$7.31	1	IN
	10	6G3310611AC	HALTERUNG, SCHWELLERAPPLIKATION, LINKE SEITE	6G3310611AC HALTERUNG, SCHWELLERAPPLIKATION, LINKE SEITE	$5.46	1	TO
	11	699123	SCHRAUBE, NR.6 X 9.5 SENKKOPF IN	699123 SCHRAUBE, NR.6 X 9.5 SENKKOPF IN	$0.56	2	IN
	707623		SCHRAUBE UND UNTERLEGSCHEIBE, M4 X 16, LINSENKOPF	from $0.95
12 SCHRAUBE UND UNTERLEGSCHEIBE, M4 X 16, LINSENKOPF IN $0.95 4 IN 16 SCHRAUBE UND UNTERLEGSCHEIBE, M4 X 16, LINSENKOPF IN $0.95 6 IN
	13	702511PK	MUTTER-J SPG 4.8X0.70 10ER-PACK IN	702511PK MUTTER-J SPG 4.8X0.70 10ER-PACK IN	$8.47	8	IN
	6G3310624AD		SCHWELLER-RÌCKWAND-KLEBEBAND	from $197.80
14 SCHWELLER-RÌCKWAND-KLEBEBAND $197.80 1 TO 14 SCHWELLER-RÌCKWAND-KLEBEBAND $197.80 1 TO
	14	8G3310624BB	SCHWELLERRÌCKWANDBAND RECHTS	8G3310624BB SCHWELLERRÌCKWANDBAND RECHTS N400	$40.73	1	TO
	6G3310625AD		SCHWELLER-RÌCKWAND-KLEBEBAND	from $202.68
15 SCHWELLER-RÌCKWAND-KLEBEBAND IN $202.68 1 IN 15 SCHWELLER-RÌCKWAND-KLEBEBAND IN $202.68 1 IN
	15	8G3310625BB	SCHWELLERRÌCKWANDBAND LINKE SEITE	8G3310625BB SCHWELLERRÌCKWANDBAND LINKE SEITE N400	$40.73	1	TO
	16	701567	SCHRAUBE, M6 X 16 IN	701567 SCHRAUBE, M6 X 16 IN	$3.42	18	IN
	17	AD23280B83AA	MESH-SEITENTEIL RECHTS SCHWARZ	AD23280B83AA MESH-SEITENTEIL RECHTS SCHWARZ -N420	$355.17	1	TO
	17	6G33280B83AA	MESH-SEITENTRÄGER RECHTS	6G33280B83AA MESH-SEITENTRÄGER RECHTS	$107.55	1	TO
	18	AD23280B84AA	MESH-SEITENGITTER LINKS SCHWARZ	AD23280B84AA MESH-SEITENGITTER LINKS SCHWARZ -N420	$355.17	1	TO
	18	6G33280B84AA	MESH SEITENSTREBE LINKS IN	6G33280B84AA MESH SEITENSTREBE LINKS IN	$110.21	1	IN
	6G337810530		SEITENSCHUTZ KIT-C/FB	from $1,544.49
19 SEITENSCHUTZ KIT-C/FB $1,544.49 1 TO 20 SEITENSCHUTZ KIT-C/FB $1,544.49 1 TO
	19	6G33280B62AE	SEITENSTREIFEN FNDR RECHTE SEITE	6G33280B62AE SEITENSTREIFEN FNDR RECHTE SEITE	$453.21	1	TO
	20	6G33280B63AE	SEITENKOTFLÌGEL FNDR LINKE SEITE	6G33280B63AE SEITENKOTFLÌGEL FNDR LINKE SEITE	$453.21	1	TO
	21	6G33FA0115ABPK	SCHRAUBE UND UNTERLEGSCHEIBE, M6 X 20, TORX KOPF IN	6G33FA0115ABPK SCHRAUBE UND UNTERLEGSCHEIBE, M6 X 20, TORX KOPF IN	$21.30	2	IN
	22	702944	MUTTER, M6, SECHSKANT, FLANSCHKOPF IN	702944 MUTTER, M6, SECHSKANT, FLANSCHKOPF IN	$1.66	10	IN
	23	703156	SCHRAUBE/UNTERLEGSCHEIBE M6X18 CHROMFREI IN	703156 SCHRAUBE/UNTERLEGSCHEIBE M6X18 CHROMFREI IN	$1.28	2	IN
	24	6G3310614AA	SCHWELLERAPPLIKATION HALTERUNG VORNE RECHTS	6G3310614AA SCHWELLERAPPLIKATION HALTERUNG VORNE RECHTS	$5.08	1	TO
	24	6G3310615AA	SCHWELLERAPPLIKATIONSTRÄGER VORNE LINKS	6G3310615AA SCHWELLERAPPLIKATIONSTRÄGER VORNE LINKS	$5.08	1	TO
	25	6G3310626AA	SCHWELLER FRONT LWR BAND HUBSCHRAUBER RECHTE SEITE 147 X 187MM	6G3310626AA SCHWELLER FRONT LWR BAND HUBSCHRAUBER RECHTE SEITE 147 X 187MM	$53.80	1	TO
	26	6G3310628AC	HELIKOPTERBAND IN	6G3310628AC HELIKOPTERBAND IN	$55.43	1	IN
	26	6G3310629AC	HELIKOPTERBAND IN	6G3310629AC HELIKOPTERBAND IN	$56.01	1	IN
	26	6G33L10630AB	TONNEAU PNL PPF	6G33L10630AB TONNEAU PNL PPF	$10.76	1	TO
	26	6G3310627AA	SCHWELLER VORNE LWR BAND HUBSCHRAUBER LINKS 147 X 187MM	6G3310627AA SCHWELLER VORNE LWR BAND HUBSCHRAUBER LINKS 147 X 187MM	$53.80	1	TO
