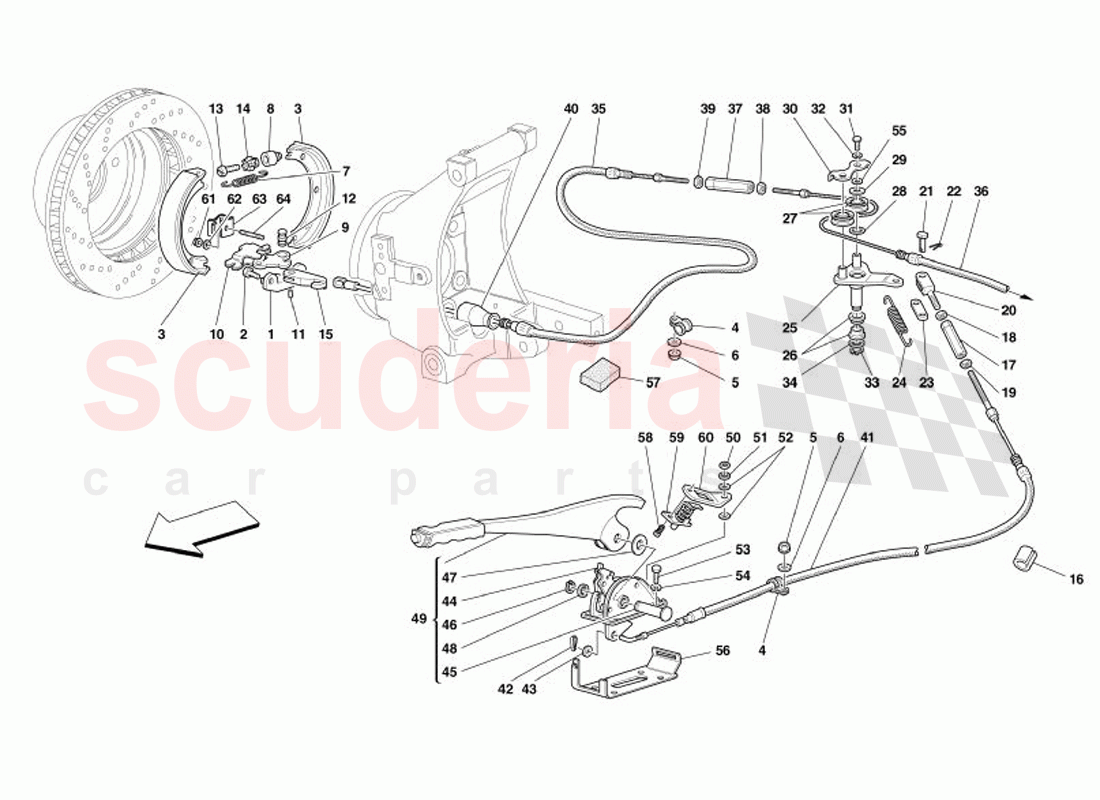

Hand-Brake Control of Ferrari Ferrari 575 Superamerica

Ferrari 575 Superamerica - HANDBREMSSTEUERUNG

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	142861	NABENHALTER KLEINER BLOCK	$264.94	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	142856	SCHRAUBE	$5.26	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	178382	KOMPLETTE BREMSBACKE	$49.08	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	10441290	HALTERUNG MIT UMMANTELUNG	$0.93	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	14039614	MUTTER	$0.32	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	12639724	WASCHMITTEL	$0.10	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	101276	RÌCKHOLFEDER FÌR BREMSBACKEN	$45.73	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	101279	SITZ FÌR EINSTELLSCHRAUBE	$115.90	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	101280	INNERER STEUERHEBEL	$83.69	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	101281	ÄUSSERER STEUERHEBEL	$109.47	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	101282	BEFESTIGUNG GABEL AN INNEREM HEBELZAPFEN	$12.50	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	101283	STIFT FÌR GELENK	$25.93	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	101285	SCHRAUBE	$56.39	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	101286	MUTTER FÌR EINSTELLSCHRAUBE	$69.36	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	105270	INNERE STEUERHEBELGABEL	$47.17	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152913	GUMMISCHLAUCH	$6.02	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152302	EINSTELLHÌLSE	$13.97	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	16102914	LINKE SEITE GEWINDEMUTTER	$6.87	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	16102314	MUTTER	$0.08	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152301	GABEL	$43.04	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	10734208	SPLIT PIN	$0.02	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152303	KLEINE PLATTE	$24.53	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	104895	FRÌHLING	$30.38	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	156122	HEBEL-GÌLTIG FÌR GD	$129.65	To Order
	152279	HEBEL-NICHT FÌR GD	$129.65	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152273	BUCHSE	$9.51	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	175780	PULLEY	$13.23	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152617	WASCHMITTEL	$0.80	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	109483	WASCHMITTEL	$1.93	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152299	KLEINES SCHILD NICHT FÌR GD	$8.41	To Order
	158694	KLEINE PLATTE GÌLTIG FÌR GD	$7.04	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	10977524	SCHRAUBE	$0.22	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	11193274	WASCHMITTEL	$0.03	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	11066476	SEEGER RING	$0.93	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152300	WASCHMITTEL	$0.68	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152297	RECHTE SEITE HINTERES KABEL	$205.80	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	152298	L. H. HINTENKABEL	$205.80	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	10091011	SLEEVE	$115.36	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	10727314	MUTTER	$0.37	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	312592	MUTTER	$2.47	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	143938	ANSCHLAG FÌR HANDBREMSMANTEL	$75.08	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	164021	HANDBREMSE STEUERUNGSKABEL	$44.46	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	264555	SPLIT PIN	Erkundigen	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	84653800	WASCHMITTEL	$5.89	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	191634	KOMPLETTER MECHANISMUS	$268.45	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	191635	PIN	$36.05	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	191638	SEEGER RING	$0.15	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	191636	WASCHMITTEL	$15.78	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	191637	ABSTANDSCHEIBE	$0.41	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	154095	HANDBREMSHEBEL	$2,382.31	To Order
	629965	FUTTER -SIEHE ENTSPRECHENDE TABELLE FÌR	Erkundigen	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	15896470	MUTTER	$0.05	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	12604178	WASCHMITTEL	Erkundigen	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	63622400	WASCHMITTEL	$0.20	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	16286127	SCHRAUBE	$0.64	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	127494	WASCHMITTEL	$0.10	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	62501300	WASCHMITTEL	$0.96	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	66166400	STÌTZE	$17.00	To Order
	66833000	STÌTZE	$32.35	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	158346	GUMMISTÄRKE	$1.37	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	15915807	SCHRAUBE GÌLTIG FÌR GD	$0.54	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	169292	SCHALTER	$3.08	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	169291	STÌTZBÌGEL	$13.03	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	14058319	MUTTER	$0.51	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	12637824	WASCHMITTEL	$0.15	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	177625	BREMSBACKENFEDER	$20.50	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	13539224	STÌTZEN	$8.24	To Order

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel	Hinzufügen zum Warenkorb
1	142861	NABENHALTER KLEINER BLOCK	142861 NABENHALTER KLEINER BLOCK	$264.94	2	TO
2	142856	SCHRAUBE	142856 SCHRAUBE	$5.26	4	TO
3	178382	KOMPLETTE BREMSBACKE IN	178382 KOMPLETTE BREMSBACKE use part number: 170701 IN	$49.08 MSRP: ~~51.40~~ (4.5% off)	4	IN
4	10441290	HALTERUNG MIT UMMANTELUNG IN	10441290 HALTERUNG MIT UMMANTELUNG IN	$0.93 MSRP: ~~1.68~~ (44.6% off)	3	IN
5	14039614	MUTTER IN	14039614 MUTTER IN	$0.32	3	IN
6	12639724	WASCHMITTEL IN	12639724 WASCHMITTEL IN	$0.10 MSRP: ~~0.50~~ (80% off)	3	IN
7	101276	RÌCKHOLFEDER FÌR BREMSBACKEN	101276 RÌCKHOLFEDER FÌR BREMSBACKEN	$45.73	4	TO
8	101279	SITZ FÌR EINSTELLSCHRAUBE	101279 SITZ FÌR EINSTELLSCHRAUBE	$115.90	2	TO
9	101280	INNERER STEUERHEBEL IN	101280 INNERER STEUERHEBEL IN	$83.69	2	IN
10	101281	ÄUSSERER STEUERHEBEL IN	101281 ÄUSSERER STEUERHEBEL IN	$109.47 MSRP: ~~154.96~~ (29.4% off)	2	IN
11	101282	BEFESTIGUNG GABEL AN INNEREM HEBELZAPFEN	101282 BEFESTIGUNG GABEL AN INNEREM HEBELZAPFEN	$12.50	2	TO
12	101283	STIFT FÌR GELENK	101283 STIFT FÌR GELENK	$25.93	2	TO
13	101285	SCHRAUBE	101285 SCHRAUBE	$56.39	2	TO
14	101286	MUTTER FÌR EINSTELLSCHRAUBE	101286 MUTTER FÌR EINSTELLSCHRAUBE	$69.36	2	TO
15	105270	INNERE STEUERHEBELGABEL	105270 INNERE STEUERHEBELGABEL	$47.17 MSRP: ~~112.88~~ (58.2% off)	2	TO
16	152913	GUMMISCHLAUCH	152913 GUMMISCHLAUCH	$6.02	1	TO
17	152302	EINSTELLHÌLSE	152302 EINSTELLHÌLSE	$13.97	1	TO
18	16102914	LINKE SEITE GEWINDEMUTTER	16102914 LINKE SEITE GEWINDEMUTTER	$6.87	1	TO
19	16102314	MUTTER	16102314 MUTTER	$0.08 MSRP: ~~1.29~~ (93.8% off)	1	TO
20	152301	GABEL	152301 GABEL	$43.04	1	TO
21	10050814	PIN	10050814 PIN	$2.35 MSRP: ~~6.25~~ (62.4% off)	1	TO
22	10734208	SPLIT PIN	10734208 SPLIT PIN	$0.02	1	TO
23	152303	KLEINE PLATTE	152303 KLEINE PLATTE	$24.53	1	TO
24	104895	FRÌHLING	104895 FRÌHLING	$30.38	1	TO
25	156122	HEBEL-GÌLTIG FÌR GD	156122 HEBEL-GÌLTIG FÌR GD Valid for GD	$129.65	1	TO
25	152279	HEBEL-NICHT FÌR GD	152279 HEBEL-NICHT FÌR GD Not for GD	$129.65	1	TO
26	152273	BUCHSE	152273 BUCHSE	$9.51	2	TO
27	175780	PULLEY	175780 PULLEY	$13.23	2	TO
28	152617	WASCHMITTEL	152617 WASCHMITTEL	$0.80	2	TO
29	109483	WASCHMITTEL	109483 WASCHMITTEL	$1.93	2	TO
30	152299	KLEINES SCHILD NICHT FÌR GD	152299 KLEINES SCHILD NICHT FÌR GD Not for GD	$8.41	1	TO
30	158694	KLEINE PLATTE GÌLTIG FÌR GD	158694 KLEINE PLATTE GÌLTIG FÌR GD Valid for GD	$7.04	1	TO
31	10977524	SCHRAUBE IN	10977524 SCHRAUBE IN	$0.22	2	IN
32	11193274	WASCHMITTEL	11193274 WASCHMITTEL	$0.03	2	TO
33	11066476	SEEGER RING	11066476 SEEGER RING	$0.93 MSRP: ~~1.25~~ (25.6% off)	1	TO
34	152300	WASCHMITTEL	152300 WASCHMITTEL	$0.68	1	TO
35	152297	RECHTE SEITE HINTERES KABEL	152297 RECHTE SEITE HINTERES KABEL	$205.80	1	TO
36	152298	L. H. HINTENKABEL	152298 L. H. HINTENKABEL	$205.80	1	TO
37	10091011	SLEEVE	10091011 SLEEVE	$115.36	1	TO
38	10727314	MUTTER	10727314 MUTTER	$0.37	1	TO
39	312592	MUTTER	312592 MUTTER	$2.47	1	TO
40	143938	ANSCHLAG FÌR HANDBREMSMANTEL	143938 ANSCHLAG FÌR HANDBREMSMANTEL	$75.08	2	TO
41	164021	HANDBREMSE STEUERUNGSKABEL	164021 HANDBREMSE STEUERUNGSKABEL	$44.46	1	TO
42	264555	SPLIT PIN	264555 SPLIT PIN	-	1	PE	Erkundigen
43	84653800	WASCHMITTEL IN	84653800 WASCHMITTEL IN	$5.89	1	IN
44	191634	KOMPLETTER MECHANISMUS	191634 KOMPLETTER MECHANISMUS	$268.45	1	TO
45	191635	PIN	191635 PIN	$36.05 MSRP: ~~39.49~~ (8.7% off)	1	TO
46	191638	SEEGER RING	191638 SEEGER RING	$0.15	1	TO
47	191636	WASCHMITTEL	191636 WASCHMITTEL	$15.78	1	TO
48	191637	ABSTANDSCHEIBE	191637 ABSTANDSCHEIBE	$0.41	1	TO
49	154095	HANDBREMSHEBEL	154095 HANDBREMSHEBEL Without lining	$2,382.31	1	TO
49	629965	FUTTER -SIEHE ENTSPRECHENDE TABELLE FÌR	629965 FUTTER -SIEHE ENTSPRECHENDE TABELLE FÌR leather colours	-	1	PE	Erkundigen
50	15896470	MUTTER	15896470 MUTTER (minimum order quantity = 20)	$0.05 MSRP: ~~1.15~~ (95.7% off)	1	TO
51	12604178	WASCHMITTEL IN	12604178 WASCHMITTEL IN	-	1	IN	Erkundigen
52	63622400	WASCHMITTEL	63622400 WASCHMITTEL	$0.20	2	TO
53	16286127	SCHRAUBE IN	16286127 SCHRAUBE IN	$0.64	4	IN
54	127494	WASCHMITTEL IN	127494 WASCHMITTEL (minimum order quantity = 20) IN	$0.10 MSRP: ~~0.68~~ (85.3% off)	4	IN
55	62501300	WASCHMITTEL	62501300 WASCHMITTEL	$0.96	2	TO
56	66166400	STÌTZE	66166400 STÌTZE Not for GD	$17.00	1	TO
56	66833000	STÌTZE	66833000 STÌTZE Valid for GD	$32.35	1	TO
57	158346	GUMMISTÄRKE	158346 GUMMISTÄRKE	$1.37	2	TO
58	15915807	SCHRAUBE GÌLTIG FÌR GD IN	15915807 SCHRAUBE GÌLTIG FÌR GD IN	$0.54	1	IN
59	169292	SCHALTER	169292 SCHALTER	$3.08 MSRP: ~~3.25~~ (5.2% off)	1	TO
60	169291	STÌTZBÌGEL	169291 STÌTZBÌGEL	$13.03	1	TO
61	14058319	MUTTER	14058319 MUTTER	$0.51	4	TO
62	12637824	WASCHMITTEL IN	12637824 WASCHMITTEL IN	$0.15 MSRP: ~~0.50~~ (70% off)	4	IN
63	177625	BREMSBACKENFEDER	177625 BREMSBACKENFEDER	$20.50	2	TO
64	13539224	STÌTZEN	13539224 STÌTZEN	$8.24 MSRP: ~~8.75~~ (5.8% off)	4	TO
