Name: Evaporator Unit and Controls
Rating: 4.4 (1 reviews)

Diagram
INFO

Alle ansehen

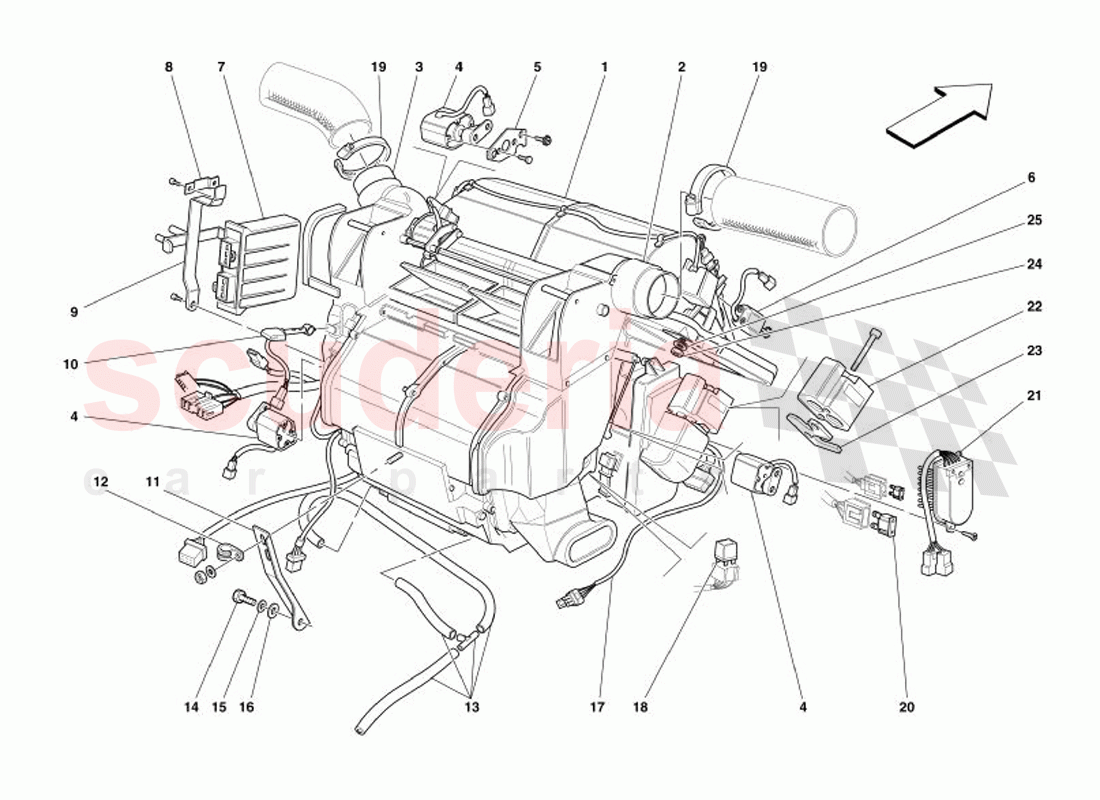

Evaporator Unit and Controls of Ferrari Ferrari 575 Superamerica

Ferrari 575 Superamerica - VERDAMPFEREINHEIT UND STEUERUNG

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	67978900	KOMPLETTER VERDAMPFER SATZ	$4,748.68	To Order
	67979100	KOMPLETTER VERDAMPFER SATZ	$3,852.82	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64929800	LUFTVERTEILER RECHTS	$147.74	To Order
	65026000	LUFTVERTEILER RECHTS	$85.13	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64680800	LINKE SEITE LUFTVERTEILER	$96.80	To Order
	65026100	LINKE SEITE LUFTVERTEILER	$85.13	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64280800	ELEKTRISCHER MOTOR	$161.43	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64281300	RÌCKE	$17.31	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64280900	ELEKTROMOTOR FÌR REZIRKULATION	$98.48	To Order
	64280700	LINKE SEITE ELEKTROMOTOR	$228.81	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	67979000	ELEKTRONISCHES STEUERGERÄT	$1,764.74	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64298300	KLEINE PLATTE	$7.11	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	66169800	RÌCKE	$51.53	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	63962000	FÌHLER FÌR BEHANDELTE LUFT	$48.82	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64689900	RÌCKE	$70.73	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	10441590	HALTERUNG MIT UMMANTELUNG	$0.93	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	66926500	KONDENSATABLASS ROHR MONTAGE	$34.92	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	10977524	SCHRAUBE	$0.22	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	238108	WASCHMITTEL	$0.73	ANKOMMEN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	12644424	WASCHMITTEL	$0.10	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	66283700	A.C. ELEKTRISCHE VERKABELUNG	$289.25	To Order
	67417100	A.C. ELEKTRISCHE VERKABELUNG	$853.42	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64286100	RELAIS	$85.91	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	13000790	KOLLAR	$1.12	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64286200	SICHERUNG 40 A	$13.40	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64280200	MAGNETVENTIL-REGLER	$282.77	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	63960100	AUSDEHNUNGSVENTIL	$190.13	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	64281400	FLANGE	$10.30	To Order

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	104030	MUTTER	$0.51	IN

Foto	Teil Nr.	Beschreibung	Preis (jeweils)	Lagerbestand
	116413	WASCHMITTEL	$1.15	To Order

Diagram Zum Vergrößern antippen

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel
1	67978900	KOMPLETTER VERDAMPFER SATZ	67978900 KOMPLETTER VERDAMPFER SATZ	$4,748.68	1	TO
1	67979100	KOMPLETTER VERDAMPFER SATZ	67979100 KOMPLETTER VERDAMPFER SATZ Valid for GD-	$3,852.82	1	TO
2	64929800	LUFTVERTEILER RECHTS	64929800 LUFTVERTEILER RECHTS Not for GD-	$147.74	1	TO
2	65026000	LUFTVERTEILER RECHTS	65026000 LUFTVERTEILER RECHTS Valid for GD-	$85.13	1	TO
3	64680800	LINKE SEITE LUFTVERTEILER	64680800 LINKE SEITE LUFTVERTEILER Not for GD-	$96.80	1	TO
3	65026100	LINKE SEITE LUFTVERTEILER	65026100 LINKE SEITE LUFTVERTEILER Valid for GD-	$85.13	1	TO
4	64280800	ELEKTRISCHER MOTOR	64280800 ELEKTRISCHER MOTOR	$161.43	3	TO
5	64281300	RÌCKE	64281300 RÌCKE	$17.31	3	TO
6	64280900	ELEKTROMOTOR FÌR REZIRKULATION	64280900 ELEKTROMOTOR FÌR REZIRKULATION	$98.48 MSRP: ~~135.08~~ (27.1% off)	1	TO
6	64280700	LINKE SEITE ELEKTROMOTOR	64280700 LINKE SEITE ELEKTROMOTOR	$228.81	1	TO
7	67979000	ELEKTRONISCHES STEUERGERÄT	67979000 ELEKTRONISCHES STEUERGERÄT	$1,764.74 MSRP: ~~1,971.74~~ (10.5% off)	1	TO
8	64298300	KLEINE PLATTE	64298300 KLEINE PLATTE	$7.11	1	TO
9	66169800	RÌCKE	66169800 RÌCKE	$51.53	1	TO
10	63962000	FÌHLER FÌR BEHANDELTE LUFT	63962000 FÌHLER FÌR BEHANDELTE LUFT	$48.82	2	TO
11	64689900	RÌCKE	64689900 RÌCKE	$70.73	1	TO
12	10441590	HALTERUNG MIT UMMANTELUNG IN	10441590 HALTERUNG MIT UMMANTELUNG IN	$0.93	1	IN
13	66926500	KONDENSATABLASS ROHR MONTAGE	66926500 KONDENSATABLASS ROHR MONTAGE	$34.92	1	TO
14	10977524	SCHRAUBE IN	10977524 SCHRAUBE IN	$0.22	1	IN
15	238108	WASCHMITTEL ANKOMMEN	238108 WASCHMITTEL ANKOMMEN	$0.73	1	AS
16	12644424	WASCHMITTEL IN	12644424 WASCHMITTEL IN	$0.10 MSRP: ~~0.40~~ (75% off)	1	IN
17	66283700	A.C. ELEKTRISCHE VERKABELUNG	66283700 A.C. ELEKTRISCHE VERKABELUNG Not for GD-	$289.25	1	TO
17	67417100	A.C. ELEKTRISCHE VERKABELUNG	67417100 A.C. ELEKTRISCHE VERKABELUNG Valid for GD-	$853.42	1	TO
18	64286100	RELAIS	64286100 RELAIS	$85.91	1	TO
19	13000790	KOLLAR IN	13000790 KOLLAR IN	$1.12 MSRP: ~~2.25~~ (50.2% off)	2	IN
20	64286200	SICHERUNG 40 A	64286200 SICHERUNG 40 A	$13.40	1	TO
21	64280200	MAGNETVENTIL-REGLER	64280200 MAGNETVENTIL-REGLER	$282.77 MSRP: ~~836.88~~ (66.2% off)	1	TO
22	63960100	AUSDEHNUNGSVENTIL	63960100 AUSDEHNUNGSVENTIL	$190.13 MSRP: ~~235.00~~ (19.1% off)	1	TO
23	64281400	FLANGE	64281400 FLANGE	$10.30	1	TO
24	104030	MUTTER IN	104030 MUTTER IN	$0.51 MSRP: ~~1.00~~ (49% off)	1	IN
25	116413	WASCHMITTEL	116413 WASCHMITTEL	$1.15	1	TO

Verdampfereinheit Und Steuerung

Ferrari 575 Superamerica

Ferrari 575 Superamerica - VERDAMPFEREINHEIT UND STEUERUNG
