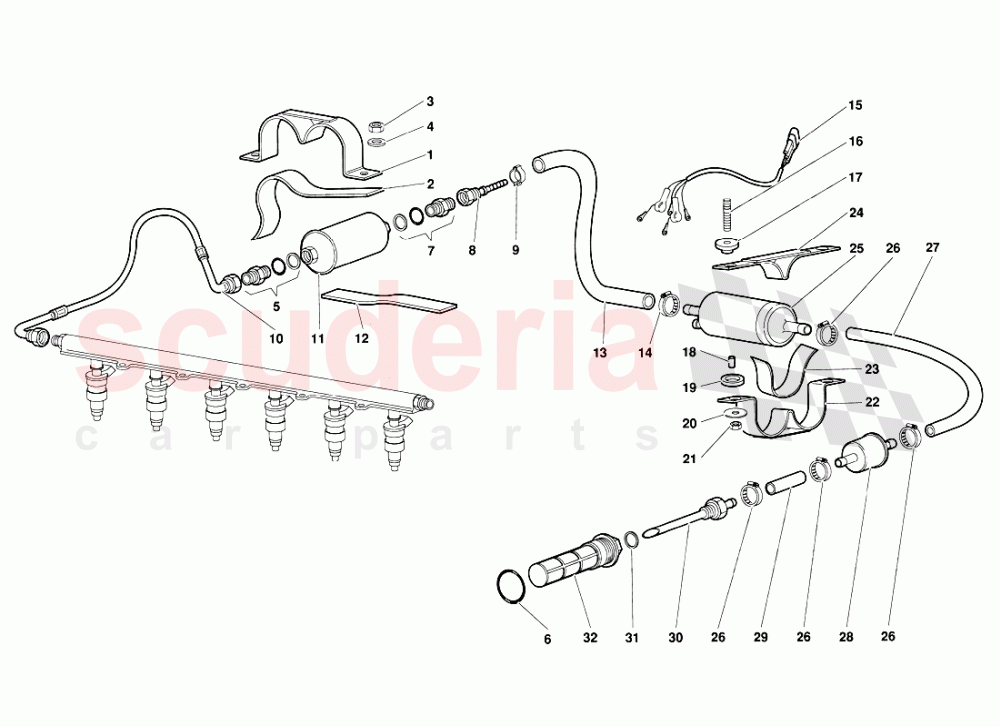

Fuel System 2 of Lamborghini Lamborghini Diablo (1990-1998)

Lamborghini Diablo (1990-1998) - KRAFTSTOFFANLAGE 2

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

AUF BESTELLUNG

BITTE ANFRAGEN

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil	Preis (je)	Menge auf Diagramm	Schlüssel	Hinzufügen zum Warenkorb
001	6230214	GURT	6230214 GURT O FILTRI	-	1	PE	Erkundigen
002	410201349	DICHTUNG	410201349 DICHTUNG GUARNIZIONE	$30.22	1	TO
003	N01118312	SECHSECKIGE MUTTER, SELBSTSICHERND IN	N01118312 SECHSECKIGE MUTTER, SELBSTSICHERND DADO IN	$2.41	2	IN
004	WHT002961	WASCHMITTEL IN	WHT002961 WASCHMITTEL RONDELLA IN	$0.60	2	IN
005	6230564	ANSCHLUSS	6230564 ANSCHLUSS RACCORDO	-	2	PE	Erkundigen
006	8603703	DICHTUNG	8603703 DICHTUNG ANELLO TENUTA	$19.16 MSRP: ~~21.75~~ (11.9% off)	2	TO
007	5122740	ANSCHLUSS	5122740 ANSCHLUSS RACCORDO	$80.77	2	TO
008	6227630	ANSCHLUSS	6227630 ANSCHLUSS RACCORDO	$13.80	2	TO
009	8830902	GURT	8830902 GURT FASCETTA	$5.38	2	TO
010	6231552	PIPE	6231552 PIPE TUBO PER BANCATA 1 - 6	$237.66	1	TO
010	6231554	PIPE	6231554 PIPE TUBO PER BANCATA 7-12	$139.48	1	TO
011	400201511A	KRAFTSTOFFFILTER IN	400201511A KRAFTSTOFFFILTER IN	$243.63	2	IN
012	410201196	DICHTUNG	410201196 DICHTUNG GUARNIZIONE	$4.60	1	TO
013	6230218	PIPE	6230218 PIPE TUBO	$46.10 MSRP: ~~50.40~~ (8.5% off)	2	TO
014	N0245097	KLAMMER	N0245097 KLAMMER FASCETTA	$16.69	2	TO
015	6130194	ELEKT.KABEL	6130194 ELEKT.KABEL CABLAGGIO POMPE BENZINA	$38.43 MSRP: ~~43.65~~ (12% off)	1	TO
016	8300803	STUETZBOLZEN	8300803 STUETZBOLZEN PRIGIONIERO	$12.72	2	TO
017	1701495	GUMMI-RING	1701495 GUMMI-RING ANELLO COMMA	$53.97	2	TO
018	1701592	DOWEL	1701592 DOWEL GRANO	$19.18	2	TO
019	WHT001189	GUMMIBUCHSE	WHT001189 GUMMIBUCHSE	$4.73	2	TO
020	WHT001942	WASCHMITTEL	WHT001942 WASCHMITTEL RONDELLA	$3.97	2	TO
021	8200809	MUTTER	8200809 MUTTER DADO	$1.84	2	TO
022	6229532	GURT	6229532 GURT FASCETTA	$42.56 MSRP: ~~48.40~~ (12.1% off)	1	TO
023	6226900	DICHTUNG	6226900 DICHTUNG GUARNIZIONE	$24.62	2	TO
024	6229533	PLATTE	6229533 PLATTE PIASTRA	$56.08 MSRP: ~~63.80~~ (12.1% off)	1	TO
025	2024398	KRAFTSTOFFPUMPE	2024398 KRAFTSTOFFPUMPE POMPA ALIMENTAZIONE	$703.07	2	TO
026	8831320	GURT	8831320 GURT FASCETTA	$2.92 MSRP: ~~3.25~~ (10.2% off)	8	TO
027	6230225	PIPE	6230225 PIPE TUBO	$20.66	2	TO
028	6229221	FILTER IN	6229221 FILTER FILTRO COMBUSTIBILE IN	$70.28	2	IN
029	6230226	PIPE	6230226 PIPE TUBO	$42.74 MSRP: ~~46.80~~ (8.7% off)	2	TO
030	6230175	PIPE	6230175 PIPE TUBOPESCANTE	$339.50	2	TO
031	8402007	WASCHMITTEL	8402007 WASCHMITTEL RONDELLA	$0.61 MSRP: ~~7.29~~ (91.6% off)	2	TO
032	6229580	NETZ	6229580 NETZ PREFILTRO A RETE METALLIGA	$990.62	2	TO
