Fuel System 3 of Lamborghini Lamborghini Diablo (1990-1998)

Alle ansehen

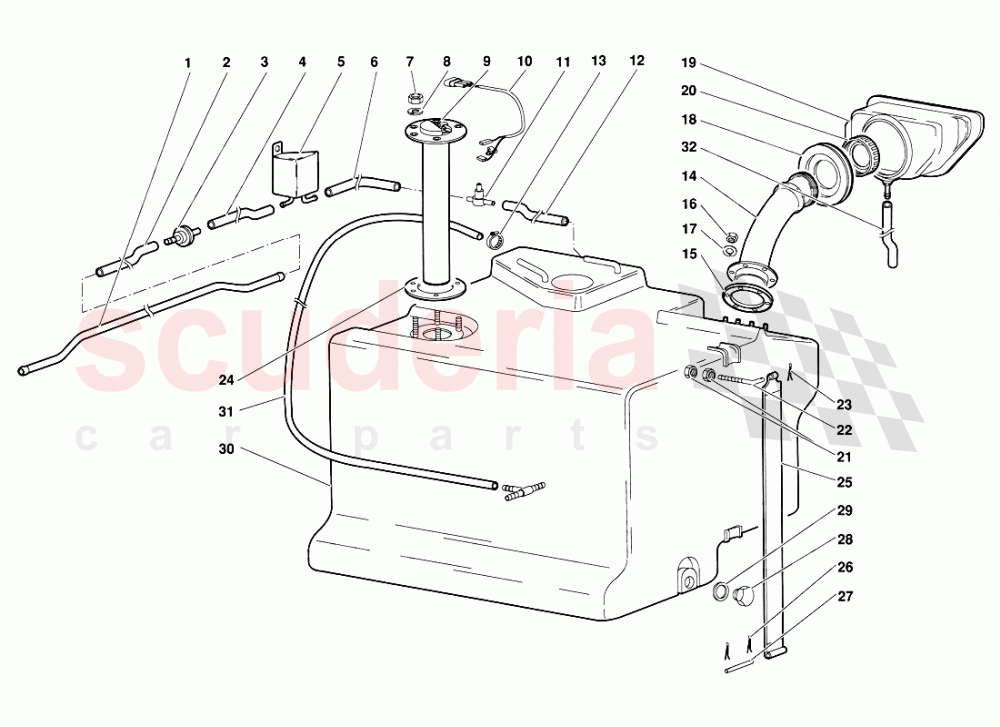

Lamborghini Diablo (1990-1998) - KRAFTSTOFFANLAGE 3

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

Diagram Zum Vergrößern antippen

0 Teile ($0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil		Preis (je)	Bestellung Menge
001	6231441	PIPE	6231441 PIPE TUBO IN RAME	$461.27	1
002	6231442	PIPE	6231442 PIPE TUBO	$6.97	1
003	6229379	SICHERHEITSVENTIL	6229379 SICHERHEITSVENTIL VALVOLA Dl SOVRAPRESSIONE	$129.40	1
004	6230435	PIPE	6230435 PIPE TUBO	$8.53	1
005	5231444	DAMPFBECKEN	5231444 DAMPFBECKEN SEPARATORE VAPORI BENZINA	-	1	Enquire
006	6230437	PIPE	6230437 PIPE TUBO	-	1	Enquire
007	8200501	MUTTER	8200501 MUTTER DADO	$0.03	5
008	8410502	WASCHMITTEL	8410502 WASCHMITTEL RONDELLA	$0.08 MSRP: ~~7.38~~ (98.9% off)	5
009	6229648	NIVEAUMESSGERÄT	6229648 NIVEAUMESSGERÄT INDICATORS LIVELLO	$338.80 MSRP: ~~666.00~~ (49.1% off)	1
010	6130617	ELEKT.KABEL	6130617 ELEKT.KABEL CABLAGGIO GALLEGGIANTE	$35.84	1
011	6230531	SICHERHEITSVENTIL	6230531 SICHERHEITSVENTIL VALVOLA SICUREZZA	$291.25	1
012	6230438	PIPE	6230438 PIPE TUBO	$14.15	1
013	N0245097	KLAMMER	N0245097 KLAMMER FASCETTA	$17.94	2
014	6221128	UNION	6221128 UNION TUBO INTRODUZIONE	$1,983.87	1
015	6205360	DICHTUNG	6205360 DICHTUNG GUARNIZIONE	$97.47	1
016	8200401	MUTTER	8200401 MUTTER DADO	$0.08 MSRP: ~~7.38~~ (98.9% off)	6
017	8410402	WASCHMITTEL	8410402 WASCHMITTEL RONDELLA	$0.03 MSRP: ~~7.39~~ (99.6% off)	6
018	9409215	DICHTUNG	9409215 DICHTUNG GUARNIZIONE	$32.46 MSRP: ~~34.30~~ (5.4% off)	1
019	9490506	CASE	9490506 CASE SCATOLA	-	1	Enquire
020	400201587A	EINFÌLLSTUTZEN VORRÄTIG	400201587A EINFÌLLSTUTZEN TAPPO SERBATOIO VORRÄTIG	$926.04	1
021	N01100845	MUTTER M8X1,25X6,5 VORRÄTIG	N01100845 MUTTER M8X1,25X6,5 DADO VORRÄTIG	$1.92	2
022	6226884	VERBINDUNGSSTANGE	6226884 VERBINDUNGSSTANGE TIRANTE	-	1	Enquire
023	8820304	SPLIT PIN	8820304 SPLIT PIN COPIGLIA	$1.84 MSRP: ~~7.09~~ (74% off)	1
024	6229649	DICHTUNG	6229649 DICHTUNG GUARNIZIONE	$17.20	1
025	6229506	GURT	6229506 GURT TIRANTE	$38.79 MSRP: ~~39.50~~ (1.8% off)	1
026	8820201	SPLIT PIN	8820201 SPLIT PIN COPIGLIA	$6.46 MSRP: ~~6.60~~ (2.1% off)	2
027	6231344	PIN	6231344 PIN PERNO	$30.58	1
028	8931203	STECKER	8931203 STECKER TAPPO Dl SCARICO	$26.97 MSRP: ~~27.55~~ (2.1% off)	1
029	WHT003362	WASCHMITTEL	WHT003362 WASCHMITTEL RONDELLA	$1.30 MSRP: ~~7.17~~ (81.9% off)	1
030	6229504	KRAFTSTOFFTANK	6229504 KRAFTSTOFFTANK SERBATOIO COMBUSTIBILE	-	1	Enquire
031	6230215	PIPE	6230215 PIPE TUBO	$132.90	1
032	9490513	PIPE	9490513 PIPE TUBO	$31.28	1
