Right Cylinder Head 1 of Lamborghini Lamborghini Diablo SV (1999)

Alle ansehen

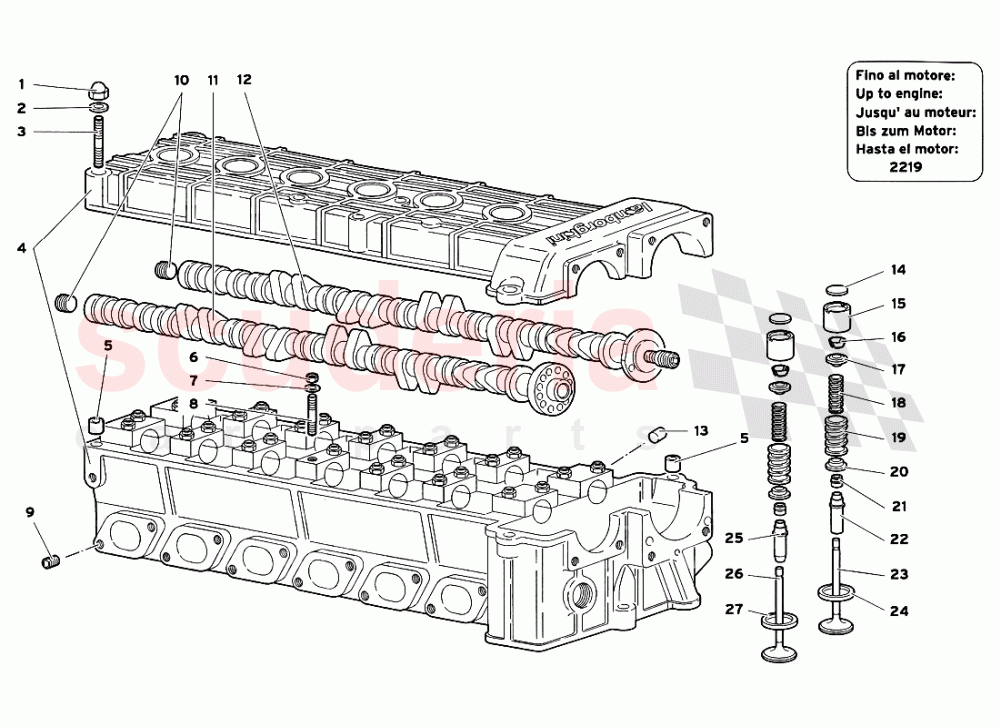

Lamborghini Diablo SV (1999) - RECHTER ZYLINDERKOPF 1

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

Diagram Zum Vergrößern antippen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil		Preis (je)	Bestellung Menge
001	8200605	MUTTER	8200605 MUTTER DADO	€2.22	1
002	8410602	WASCHMITTEL VORRÄTIG	8410602 WASCHMITTEL RONDELLA VORRÄTIG	€33.01	1
003	8300650	STUETZBOLZEN	8300650 STUETZBOLZEN PRIGIONIERO	€8.82	1
004	460132000	RECHTER ZYLINDERKOPF.	460132000 RECHTER ZYLINDERKOPF. TESTA CILINDRI DX	€18,387.92	1
005	8800604	BUCHSE	8800604 BUCHSE BOCCOLA	-	2	Enquire
006	N01100637	MUTTER M6	N01100637 MUTTER M6 DADO	€0.25 MSRP: ~~0.38~~ (34.2% off)	28
007	8410602	WASCHMITTEL VORRÄTIG	8410602 WASCHMITTEL RONDELLA VORRÄTIG	€33.01	28
008	8300666	STUETZBOLZEN	8300666 STUETZBOLZEN PRIGIONIERO	€31.12	28
009	8840802	HELI-COIL	8840802 HELI-COIL	€2.33	12
010	8931409	STECKER	8931409 STECKER TAPPO	€9.06	2
011	1232709	NOCKENWELLE VORRÄTIG	1232709 NOCKENWELLE ASSE A CAMME SCARICO VORRÄTIG	€11,929.14	1
012	12001310	NOCKENWELLE	12001310 NOCKENWELLE ASSE A CAMME ASPIRAZIONE	€10,465.86	1
013	1122089	DOWEL	1122089 DOWEL GRAND	€12.36	2
014	1220881	ZEICHEN	1220881 ZEICHEN SPESSORE Dl REGISTRO 3.45 MM	-	24	Enquire
014	1220882	ZEICHEN	1220882 ZEICHEN SPESSORE Dl REGISTRO 3.50 MM	-	24	Enquire
014	1220879	ZEICHEN	1220879 ZEICHEN SPESSORE Dl REGISTRO 3.35 MM	-	24	Enquire
014	1220880	ZEICHEN	1220880 ZEICHEN SPESSORE Dl REGISTRO 3.40 MM	-	24	Enquire
014	1220878	ZEICHEN	1220878 ZEICHEN SPESSORE Dl REGISTRO 3.30 MM	-	24	Enquire
014	1220883	ZEICHEN	1220883 ZEICHEN SPESSORE Dl REGISTRO 3.55 MM	-	24	Enquire
014	1220885	ZEICHEN	1220885 ZEICHEN SPESSORE Dl REGISTRO 3.65 MM	-	24	Enquire
014	1220884	ZEICHEN	1220884 ZEICHEN SPESSORE Dl REGISTRO 3.60 MM	-	24	Enquire
014	1220886	ZEICHEN	1220886 ZEICHEN SPESSORE Dl REGISTRO 3.70 MM	-	24	Enquire
014	1220877	ZEICHEN	1220877 ZEICHEN SPESSORE Dl REGISTRO 3.25 MM	-	24	Enquire
014	1220887	ZEICHEN	1220887 ZEICHEN SPESSORE Dl REGISTRO 3.75 MM	-	24	Enquire
014	7M109320L	3.80 MM AUSGLEICHSPLÄTTCHEN	7M109320L 3.80 MM AUSGLEICHSPLÄTTCHEN SPESSORE Dl REGISTRO 3.80 MM	€41.05	24
014	7M109320N	3.90 MM AUSGLEICHSPLÄTTCHEN	7M109320N 3.90 MM AUSGLEICHSPLÄTTCHEN SPESSORE Dl REGISTRO 3.90 MM	€41.05	24
014	7M109320M	3.85 MM AUSGLEICHSPLÄTTCHEN	7M109320M 3.85 MM AUSGLEICHSPLÄTTCHEN SPESSORE Dl REGISTRO 3.85 MM	€8.31	24
014	1220891	ZEICHEN	1220891 ZEICHEN SPESSORE Dl REGISTRO 3.95 MM	-	24	Enquire
014	1220898	ZEICHEN	1220898 ZEICHEN SPESSORE Dl REGISTRO 4.30 MM	-	24	Enquire
014	1220893	ZEICHEN	1220893 ZEICHEN SPESSORE Dl REGISTRO 4.05 MM	-	24	Enquire
014	1220905	ZEICHEN	1220905 ZEICHEN SPESSORE Dl REGISTRO 4.65 MM	-	24	Enquire
014	1220895	ZEICHEN	1220895 ZEICHEN SPESSORE Dl REGISTRO 4.15 MM	-	24	Enquire
014	7M109320S	4.10 MM AUSGLEICHSSCHEIBE	7M109320S 4.10 MM AUSGLEICHSSCHEIBE SPESSORE Dl REGISTRO 4.10 MM	€41.05	24
014	1220892	VENTILSCHALEN	1220892 VENTILSCHALEN 4.00 MM	-	24	Enquire
014	1220896	ZEICHEN	1220896 ZEICHEN SPESSORE Dl REGISTRO 4.20 MM	-	24	Enquire
014	1220897	ZEICHEN	1220897 ZEICHEN SPESSORE Dl REGISTRO 4.25 MM	-	24	Enquire
014	1220903	ZEICHEN	1220903 ZEICHEN SPESSORE Dl REGISTRO 4.55 MM	-	24	Enquire
014	1220904	ZEICHEN	1220904 ZEICHEN SPESSORE Dl REGISTRO 4.60 MM	-	24	Enquire
014	1220899	ZEICHEN	1220899 ZEICHEN SPESSORE Dl REGISTRO 4.35 MM	-	24	Enquire
014	1220906	ZEICHEN	1220906 ZEICHEN SPESSORE Dl REGISTRO 4.70 MM	-	24	Enquire
014	1220900	ZEICHEN	1220900 ZEICHEN SPESSORE Dl REGISTRO 4.40 MM	-	24	Enquire
014	1220902	ZEICHEN	1220902 ZEICHEN SPESSORE Dl REGISTRO 4.50 MM	-	24	Enquire
014	1220901	ZEICHEN	1220901 ZEICHEN SPESSORE Dl REGISTRO 4.45 MM	-	24	Enquire
015	7M109309	VENTILSTEUERUNGSSTÖSSEL	7M109309 VENTILSTEUERUNGSSTÖSSEL PUNTERIA	€27.05	24
016	1235955	STÖSSEL SPERRKEGEL	1235955 STÖSSEL SPERRKEGEL SEMICONO PUNTERIE	-	48	Enquire
017	7M109641	STÖSSEL OBERE PLATTE	7M109641 STÖSSEL OBERE PLATTE	€14.07	24
018	7M109633A	INNERE FRÌHLING	7M109633A INNERE FRÌHLING MOLLA	€4.56	24
019	7M109623A	ÄUSSERE FRÌHLINGE	7M109623A ÄUSSERE FRÌHLINGE MOLLA	€14.07	24
020	1220993	TAPPETPLATTE	1220993 TAPPETPLATTE PIATTELLO PUNTERIA INFERIORE	-	24	Enquire
021	7M109675	DICHTUNGSRING	7M109675 DICHTUNGSRING	€11.60	48
022	1238321	EINLASSVENTILFÌHRUNG	1238321 EINLASSVENTILFÌHRUNG GUIDA VALVOLA ASPIRAZIONE	€51.94	12
023	7M109601	ANSAUGSVENTIL	7M109601 ANSAUGSVENTIL VALVOLA ASPIRAZIONE	€53.45	12
024	1234790	VENTILSITZ	1234790 VENTILSITZ SEDE VALVOLA ASPIRAZIONE	-	12	Enquire
025	1238320	AUSLASSVENTIL-FÌHRUNG	1238320 AUSLASSVENTIL-FÌHRUNG GUIDA VALVOLA SCARICO	€63.86	12
026	7M109611	AUSLASSVENTIL	7M109611 AUSLASSVENTIL VALVOLA SCARICO	€76.75	12
027	1234791	VENTILSITZ	1234791 VENTILSITZ SEDE VALVOLA SCARICO	-	12	Enquire
