Intake Manifold of Lamborghini Lamborghini Diablo SV (1999)

Alle ansehen

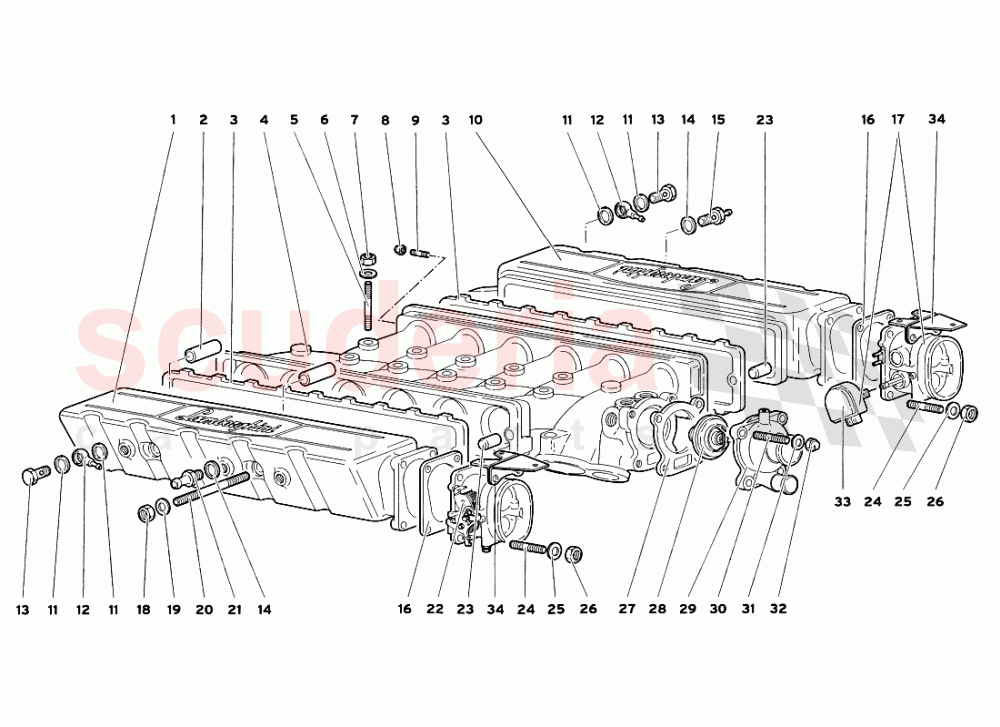

Lamborghini Diablo SV (1999) - ANSAUGKRÌMMER

Sehen Sie sich die Explosionszeichnung an, um das gesuchte Teil zu finden:

Sie können das Diagramm durch Ziehen neu positionieren
Sie können in das Diagramm hinein- und herauszoomen, indem Sie einen Bildlauf durchführen, es festhalten oder die and buttons

Sie können auf einen Hotspot im Teilediagramm klicken, um das Teil in der Tabelle zu finden

Teil Schlüssel

VORRÄTIG

DEMNÄCHST EINTREFFEND

Bestellen

BITTE ANFRAGEN

Alle ansehen

Diagram Zum Vergrößern antippen

0 Teile (€0.00)

Warnung: Es können mehrere Varianten desselben Teils für die Position(en) ausgewählt werden:

#	Teil Nummer	Teil Beschreibung	Details zum Teil		Preis (je)	Bestellung Menge
001	13001063	RECHTE ABDECKUNG	13001063 RECHTE ABDECKUNG COPERCHIO DX	€4,358.35	1
002	13001226	ABSTANDSHALTER	13001226 ABSTANDSHALTER DISTANZIALE	€32.03	4
003	1323717	DICHTUNG VORRÄTIG	1323717 DICHTUNG GUARNIZIONE VORRÄTIG	€42.69	2
004	490132008	EINLASSMANIFOLD	490132008 EINLASSMANIFOLD COLLETTORE ASPIRAZIONE	€5,387.99	1
005	8300614	STÌTZEN	8300614 STÌTZEN PRIGIONIERO	€6.62	11
006	8400606	WASCHMITTEL	8400606 WASCHMITTEL RONDELLA	€0.06	11
007	N01118312	SECHSECKIGE MUTTER, SELBSTSICHERND VORRÄTIG	N01118312 SECHSECKIGE MUTTER, SELBSTSICHERND DADO VORRÄTIG	€1.47	11
008	8200605	MUTTER	8200605 MUTTER DADO	€2.22	1
009	8300613	STUETZBOLZEN	8300613 STUETZBOLZEN PRIGIONIERO	€3.59	1
010	13001062	LINKE ABDECKUNG	13001062 LINKE ABDECKUNG COPERCHIO SX	€4,358.35	1
011	8401621	WASCHMITTEL	8401621 WASCHMITTEL RONDELLA	€0.97	4
012	13001440	ANSCHLUSS	13001440 ANSCHLUSS RACCORDO	€8.30	2
013	13001439	SCHRAUBE	13001439 SCHRAUBE VITE	€15.55	2
014	8401621	WASCHMITTEL	8401621 WASCHMITTEL RONDELLA	€0.97	2
015	1330455	ANSCHLUSS	1330455 ANSCHLUSS RACCORDO	€24.38	1
016	1326311	DICHTUNG	1326311 DICHTUNG GUARNIZIONE	€16.20	2
017	1326293	DROSSELKLAPPENHALTER	1326293 DROSSELKLAPPENHALTER CORPO FARFALLATO SX	€1,041.75	1
018	8201003	MUTTER	8201003 MUTTER DADO	€2.62	4
019	8401008	WASCHMITTEL	8401008 WASCHMITTEL RONDELLA	-	4	Enquire
020	8301043	STÌTZEN	8301043 STÌTZEN PRIGIONIERO	€3.83	4
021	1330882	ANSCHLUSS	1330882 ANSCHLUSS RACCORDO	-	1	Enquire
022	1326181	DROSSELKLAPPENHALTER	1326181 DROSSELKLAPPENHALTER CORPO FARFALLATO DX	€959.85	1
023	WHT003577	DOWEL VORRÄTIG	WHT003577 DOWEL GRAND VORRÄTIG	€1.32	4
024	WHT003028	GEWINDEZAPFEN	WHT003028 GEWINDEZAPFEN PRIGIONIERO	€16.40	8
025	8410810	WASCHMITTEL	8410810 WASCHMITTEL RONDELLA	€0.30	8
026	N01100845	MUTTER M8X1,25X6,5 VORRÄTIG	N01100845 MUTTER M8X1,25X6,5 DADO VORRÄTIG	€1.42	8
027	1732808	DICHTUNG	1732808 DICHTUNG GUARNIZIONE	€17.25	1
028	1726644	THERMOSTAT	1726644 THERMOSTAT TERMOSTATO	€376.00	1
029	1732806	COVER	1732806 COVER COPERCHIO	€789.79	1
030	8300803	STUETZBOLZEN	8300803 STUETZBOLZEN PRIGIONIERO	€10.17	4
031	8410810	WASCHMITTEL	8410810 WASCHMITTEL RONDELLA	€0.30	4
032	8200816	MUTTER	8200816 MUTTER DADO	€3.80	4
033	1327641	POTENTIOMETER	1327641 POTENTIOMETER POTENZIOMETRO	€125.97	1
034	1335307	RÌCKE	1335307 RÌCKE STAFFA	€20.36	2
